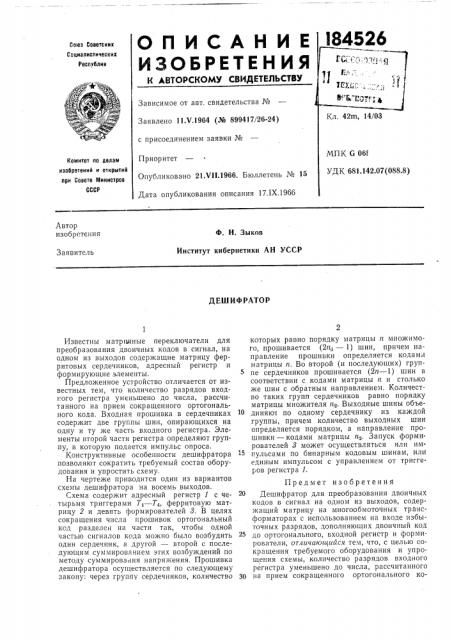

ОПИСАНИЕ
ИЗО6РЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 11.V.1964 (№ 899417/26-24) с присоединением заявки №
Приоритет
Опубликовано 21.Vll.1966. Бюллетень № 15
Дата опубликования описания 17.1Х.1966
Комитет оо делам изобретений н открытий лри Совете Министров
СССР
Автор изобретения
Ф. Н. Зыков
Институт кибернетики АН УССР
Заявитель
ДЕШИФРАТОР
Известны матрилные переключатели для преобразования двоичных кодов в сигнал, на одном из выходов содержащие матрицу ферритовых сердечников, адресный регистр и формирующие элементы.
Предложенное устройство отличается от известных тем, что количество разрядов входного регистра уменьшено до числа, рассчитанного на прием сокращенного ортогонального кода. Входная прошивка в сердечниках 1О содержит две группы шин, опирающихся на одну и ту же часть входного регистра. Элементы второй части регистра определяют группу, в которую подается импульс опроса.
Конструктивные особенности дешифратора позволяют сократить требуемый состав оборудования и упростить схему.
На чертеже приводится один из вариантов схемы дешифратора на восемь выходов.
Схема содержит адресный регистр 1 с четырьмя триггерами Т,— Т4, ферритовую матрицу 2 и девять формирователей 8. В целях сокращения числа прошивок ортогональный . код разделен на части так, чтобы одной частью сигналов кода можно было возбудить один сердечник, а другой — второй с последующим суммироьанием этих возбуждений по методу суммирования напряткения. Прошивка дешифратора осуществляется по следующему закону: через группу сердечников, количество 30 которых равно порядку матрицы и множимого, прошивается (2n> — 1) шин, причем направление прошивки определяется кодами матрицы и. Во второй (и последующих) группе сердечников прошивается (2п — 1) шин в соответствии с кодами матрицы и и столько же шин с обратным направлением. Количество таких групп сердечников равно порядку матрицы множителя и>. Выходные шины объединяют по одному сердечнику из каждой группы, причем количество выходных шин определяется порядком, а направление прошивки — кодами матрицы и>. Запуск формирователей 3 может осуществляться или импульсами по бинарным кодовым шинам, или единым импульсом с управлением от триггеров регистра 1.
Предмет изобретения
Дешифратор для преобразования двоичных кодов в сигнал на одном из выходов, содержащий матрицу на многообмоточных трансформаторах с использованием на входе избыточных разрядов, дополняющих двоичный код до ортогонального, входной регистр и формирователи, отличаюшийся тем, что, с целью сокращения требуемого оборудования и упрощения схемы, количество разрядов входного регистра уменьшено до числа, рассчитанного на прием сокращенного ортогонального ко184526 входного регистра, элементы второй части которого определяют группу, в которую подается импульс опроса.
7, L
Составитель А. А. Маслов
Редактор Н. Джарагетти Техред Л. К. Ткаченко Корректоры: О. Б. Тюрина и Л. Е. Марисич
Заказ 2542/9 Тираж 1075 Формат бум. 60X90 /ц Объем 0,13 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 да; а входная прошивка в сердечниках содержит две группы шин, соединенных с выходами формирователей одной и той же частью
|
|
