Обрабатывающий состав для одноступенного

Обрабатывающий состав для одноступенного

Иллюстрации

Показать все

Реферат

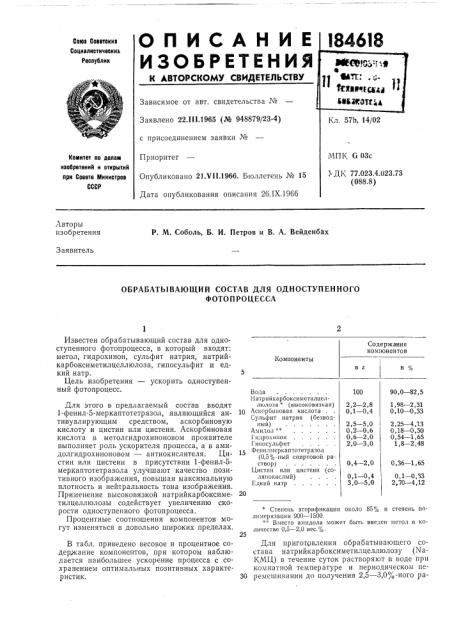

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтокик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.lll.1965 (№ 948879/23-4) с присоединением заявки №

Приоритет

Опубликовано 21.Ч11.1966. Бюллетень № 15

Дата опубликования описания 26.IX.1966

Комитет по делам изобретений N открытий при Совете Министров

СССР

Авторы изобретения

Р. М. Соболь, Б. И. Петров и В. А. Вейденбах

Заявитель

ОБРАБАТЫВА1ОЩИЙ СОСТАВ ДЛЯ ОДНОСТУПЕННОГО

ФОТОПРОЦЕССА

Содержание компонентов

Компоненты в в г

100

90,0 — 82,5

2,2 — 2,8

0,1 — 0,4

1,98 — 2,31

0,10 — 0,33

2,5 — 5,0

0,2 — 0,6

0,6 — 2,0

2,0 — 3,0

2, 25 — 4, 13

0,18 — 0,50

0,54 — 1,65

1,8 — 2,48

0,4 — 2,0

0,36 — 1,65

0,1 — 0,4

3,0 — 5,0

0,1 — 0,33

2,70 — 4,12

Известен обрабатывающий состав для одноступенного фотопроцесса, в который входят: метол, гидрохинон, сульфит натрия, натрийкарбоксиметилцеллюлоза, гипосульфит и едкий натр.

Цель изобретения — ускорить одноступенный фотопроцесс.

Для этого в предлагаемый состав вводят

1-фенил-5-меркаптотетразол, являющийся антивуалирующим средством, аскорбиновую кислоту и цистин или цистеин. Аскорбиновая кислота в метолгидрохиноновом проявителе выполняет роль ускорителя процесса, а в амидолгидрохиноновом — антиокислителя. Цистин или цистеин в присутствии 1-фенил-5меркаптотетразола улучшают качество позитивного изображения, повышая максимальную плотность и нейтральность тона изображения.

Применение высоковязкой натрийкарбоксиметилцеллюлозы содействует увеличению скорости одноступенного фотопроцесса.

Процентные соотношения компонентов могут изменяться в довольно широких пределах.

В табл. приведено весовое и процентное содержание компонентов, при котором наблюдается наибольшее ускорение процесса с сохранением оптимальных позитивных характеристик.

Вода

Натрийкарбоксиметилцеллюлоза ". (высоковязкая)

10 Аскорбиновая кислота

Сульфит натрия (безводный)

Амидол "

1 пдрокпнон

Гипосульфпт

Фенилмеркаптотетразол (0,5%-пый спиртовой раствор)

Цистпп или цнстеин (солянокислый)

Едкий натр

Степень этерификацин около 85% и степень полимеризации 900 †15.

Вместо амидола может быть введен метод в количестве 0,5 — -2,0 вес.%.

Для приготовления обрабатывающего состава натрийкарбоксиметилцеллюлозу (NaKNLI) в течение суток растворяют в воде при комнатной температуре и периодическом пе30 ремсшивании до получения 2,5 — 3,0% ного ра184618

Предмет изобретения

Составитель Э. А. Рамзова

Редактор И. С. Грузова Текред Г. Е. Петровская

Корректоры; О. Б. Тюрина и В. В. Крылова

Заказ 2428)4 Тира>к 676 Формат бум, 60)(90 /8 Объем О,! 3 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров CCCI-

Москва, Центр. пр. Серова, д, 4

Типография, пр. Сапунова, 2

3 .-.«Ф. 1 ство1 а. Отдельно от NB-КМЦ в оставшемся количестве воды расЯЬряют остальные компоненты обрабатывающего состава в последовательности, указанйой в рецепте. После полного растворения их этот раствор вливают в . раствор Na-KMLI, смесь тщательно перемешивают до получения однородного обрабатывающего состава вязкостью около 20000 сиз. В

При использовании обрабатывающего состава в фотокомплектах типа «Момент», его ю заключают в эластичные капсулы. С помощью калибрующих гладких валиков или пластин состав выдавливают из капсул и равномерным слоем распределяют между экспонированным негативным материалом и позитивным. В одноступенном аэрофотографическом процессе обрабатывающий состав, как правило, подается между обрабатываемыми материалами из фильер.

Наличие тонких слоев гидролизованной желатины на приемном слое и смачивателя

СВ-103 (динатриевая соль алкенилянтарной кислоты) на фотоэмульсии негативного материала обеспечивает отлипание отработанного обрабатывающего состава от позитивного материала.

Пр имер 1. При применении обрабатывающего состава в фотокомплектах «Момент», имеющих позитивный материал с коллодионным приемным слоем, время получения позитивного изображения при температуре 20 С составляет 30 сек. Достигаемая при этом максимальная плотность позитива 1,5, коэффициент контрастности 1,0 — 1,5; светочувствительность 65 — 90 единиц, эквивалентных единицам

ГОСТа 2817 — 50 по критерию 0,2 над вуалью.

Пример 2. Использование обрабатывающего состава в сочетании с аэрофотопленка5 ми «Панхром» тип-10 и «Изопанхром» тип-15 при тех же условиях, что и в примере 1, обеспечивает получение позитивного изображения с максимальной плотностью до 1,6, коэффициентом контрастности до 2,0 при свето10 чувствительности 400 — 500 единиц, эквивалентных единицам ГОСТа 2817 — 50 по критерию 0,2 над вуалью. Наряду с указанными аэрофотопленками, можно применять и аэропленки «Панхром» тип-11 и «Изопанхром»

15 тип-13 и 17.

В сочетании с перечисленными в примерах

1 — 2 светочувствительными слоями и предлагаемым обрабатывающим составом могут быть применены позитивные материалы с по20 ливинилацетатным и поливинилбутиралевым приемными слоями.

Обрабатывающий состав для одноступенного фотопроцесса, содержащий амидол или метол, гидрохинон, сульфит натрия, натрийкарбоксиметилцеллюлозу, гипосульфит и ед30 кий натр, отличаюший ся тем, что, с целью ускорения одноступе нного фотопроцесса, в обрабатывающий состав вводят 1-фенил-5меркаптотетразол, аскорбиновую кислоту и цистин или цистеин.
