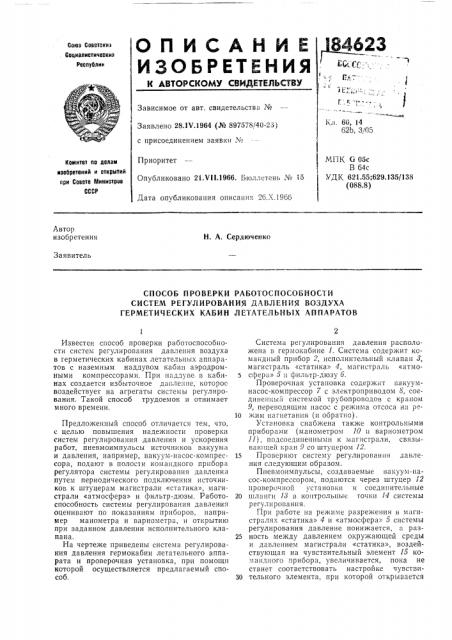

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскиз
Сокиелистическиз
Республик
1 Е;.„,. ч
Кл. 60, 14
62b, 3/05
Зависимое от авт. свидетельства М
Заявлено 28.1V.1964 (№ 897578/40-23} с присоединением заявки . Й
МПК О 05с
В 64с
УДК 621.55;629.135/138 (088.8) Приоритет
Комитет flO делам изобретений и открытий при Совете Министров
СССР
Опубликовано 21.И11966. Бюллетень № 15
Дата опубликования описания 26.Х.1966
Автор изобретения
Н, A. Сердюченко
Заявитель
СПОСОБ ПРОВЕРКИ РАБОТОСПОСОБНОСТИ
СИСТЕМ РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ ВОЗДУХА
ГЕРМЕТИЧЕСКИХ КАБИН ЛЕТАТЕЛЬНЫХ АППАРАТОВ
Известен способ проверки работоспособности систем регулирования давления воздуха в герметических кабинах летательных аппаратов с наземным наддувом кабин аэродромными компрессорами. При наддуве в кабинах создается избыточное давление, которое воздействует на агрегаты системы регулирования. Такой способ трудоемок и отнимает много времени.
Предложенный способ отличается тем, что, с целью повышения надежности проверки систем регулирования давления и ускорения работ, пневмоимпульсы источников вакуума и давления, например, вакуум-насос-компрессора, подают в полости командного прибора регулятора системы регулирования давления путем периодического подключения источников к штуцерам магистрали «статика», магистрали «атмосфера» и фильтр-дюзы. Работоспособность системы регулирования давления оценивают по показаниям приборов, например манометра и вариометра, и открытию при заданном давлении исполнительного клапана, На чертеже приведены система регулирования давления гермокабин летательного аппарата и проверочная установка, при помощи которой осуществляется предлагаемый способ.
Система регулирования давления расположена в гермокабине 1. Система содержит командный прибор 2, исполнительный клапан 8, магистраль «статика» 4, магистраль «атмо5 сфера» 5 и фильтр-дюзу 6.
Проверочная установка содержит вакуумнасос-компрессор 7 с электроприводом О, соединенны: системой трубопроводов с краном
9, переводящим насос с режима отсоса на ре10 жим на гнета ния (и обратно) .
Установка снабжена также контрольными приборами (манометром 10 и вариометром
11}, подсоединенными к магистрали, связывающей кран 9 со штуцером 12.
15 Проверяют систему регулирования давления следующим образом.
Пневмоимпульсы, создаваемые вакуум-насос-компрессором, подаются через штуцер 12 проверочной установки и соединительные
20 шланги И в контрольные точки 14 системы регулирования.
При работе «а режиме разрежения в магистралях «статика» 4 и «атмосфера» 5 системы регулирования давление понижается, а раз25 ность между давлением окружающеи среды и давлением магистрали «статика», воздействующая на чувствительный элемент 15 командного прибора, увеличивается, пока не станет соответствовать настройке чувствиЗО тельного элемента, при которой открывается
i84623
Г
Составитель В. Гуслянников
Техред Г. Е. Петровская
Редактор Б. Федотов Корректоры: Л. Е. Марисич и Т, Н. Костикова
Заказ 2329/!3 Тпрагк !360 Формат бум. 60+90 /а Объем 0,16 изд. л. Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СС(:Р
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2 исполнительный клапан. Чтобы проверить абсолютное давление и скорость его изменения, в полости командного прибора создают давление при помощи вакуум-насос-компрессора.
Величину фактического давления и скорость его изменения-фиксируют по показанию манометра и вариометра.
Предмет изобретения
Способ проверки работоспособности систем регулирования давления воздуха герметических кабин летательных аппаратов, отличающийся тем, что, с целью повышения надежности проверки систем регулирования на борту летательного аппарата и сокращения времени проведения работ, пневмоимпульсы источников вакуума и давления, например, вакуум-насос-компрессора, подают в полости командного прибора регулятора системы регулирования давления путем периодического подключения источников к штуцерам магистрали «статика», магистрали «атмосфера» и
10 фильтр-дюзы, а оценку работоспособности системы регулирования давления осуществляют по показаниям приборов, например, манометра и вариометра, и открытию при заданном давлении исполнительного клапана.! !
