Реферат

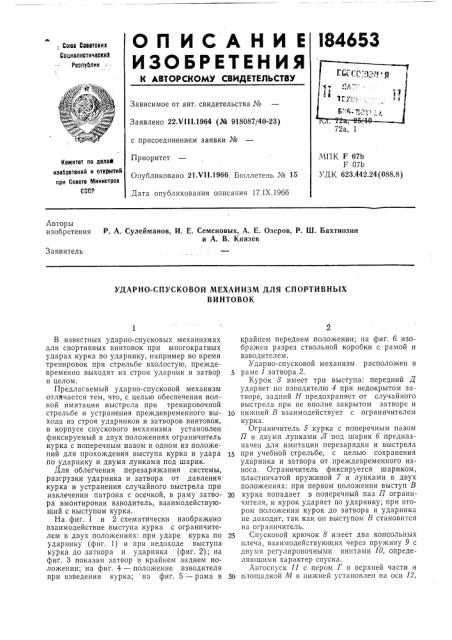

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

; Ссиа Ссветскиа

Социалистический

Республик

Зависимое от авт. свидетельства №

Заявлено 22.VI I I.1964 (№ 918087/40-23) с присоединением заявки №

Приоритет

Опубликовано 21 VII.1966. Бюллетень № 15

Дата опубликования описания 17.IX.1966

72а, 1

МПК F 07b

F 07b

УДК 623.442.24 (088.8) Комитет по делаа изобретений и открытий при Совете Министров

СССР

Авторы изобретения

P. A. Сулейманов, И. Е. Семеновых, А. Е. Озеров, Р. Ш. Бахтиозин и А. В. Князев

Заявитель

УДАРНО-СПУСКОВОЙ МЕХАНИЗМ ДЛЯ СПОРТИВНЫХ

ВИНТОВОК

В известных ударно-спусковых механизмах для спортивных винтовок при многократных ударах курка по ударнику, например во время тренировок при стрельбе вхолостую, преждевременно выходят из строя ударник и затвор в целом.

Предлагаемый ударно-спусковой механизм отлйчается тем, что, с целью обеспечения полной имитации выстрела при тренировочной стрельбе и устранения преждевременного выхода из строя ударников и затворов винтовок, в корпусе спускового механизма установлен фиксируемый в двух положениях ограничитель курка с поперечным пазом в одном из положений для прохождения выступа курка и удара по ударнику и двумя лунками под шарик.

Для облегчения перезаряжания системы, разгрузки ударника и затвора от давления курка и устранения случайного выстрела при извлечении патрона с осечкой, в раму затвора вмонтирован взводитель, взаимодействующий с выступом курка.

На фиг. 1 и 2 схематически изображено взаимодействие выступа курка с ограничителем в двух положениях: при ударе курка по ударнику (фиг. 1) и при недоходе выступа курка до затвора и ударника (фиг. 2); на фиг. 3 показан затвор в крайнем заднем положении; на фиг. 4 — положение взводителя при взведении курка; на фиг. 5 — рама в крайнем переднем положении; на фиг. 6 изображен разрез ствольной коробки с рамой и взводителем.

Ударно-спусковой механизм расположен в

5 раме 1 затвора 2.

Курок 3 имеет три выступа: передний Д ударяет по взводителю 4 при недокрытом затворе, задний Н предохраняет от случайного выстрела при не вполне закрытом затворе и

1р нижний В взаимодействует с ограничителем курка.

Ограничитель 5 курка с поперечным пазом

П и двумя лунками Л под шарик б предназначен для имитации перезарядки и выстрела при учебной стрельбе, с целью сохранения ударника и затвора от преждевременного износа. Ограничитель фиксируется шариком, пластинчатой пружиной 7 и лунками в двух положениях: при первом положении выступ В

2р курка попадает в поперечный паз П ограничителя, и курок ударяет по ударнику; при втором положении курок до затвора и ударника не доходит, так как он выступом В становится на ограничитель.

25 Спусковой крючок 8 имеет два консольных плеча, взаимодействующих через пружину 9 с двумя регулировочными винтами 10, определяющими характер спуска.

Автоспуск 11 с пером Г в верхней части и

3р площадкой М в нижней установлен на оси 12, l84 653 на которой он вращается под действием пружины И, При отведении затвора рамой в крайнее заднее положение площадка М автоспуска становится против площадки заднего выступа Н курка. При случайном выходе из 5 строя пружины 13 автоспуск под действием затвора на его перо станет против площадки заднего выступа Н курка.

При продвижении затвора вперед (до выхо- 10 да курка из-под затвора) курок площадкой Н станет на площадку М автоспуска; при нажатии на спусковой крючок выстрела не произойдет до тех пор, пока рама не придет в крайнее переднее положение и не освободит 15 курок от действия автоспуска.

Предварительное взведение курка осуществляется взводителем 4 на раме затвора, который, разгружая ударник от давления курка, не допускает случайного выстрела при извле- 20 чении патрона с осечкой и уменьшает потери на трение при открывании затвора и извлечении гильзы. Это достигается тем, что при не вполне закрытом затворе выступ Д курка ударяет не по ударнику, а по взводителю рамы, досылая ее в крайнее переднее положение.

Предмет изобретения

1. Ударно-спусковой механизм для спортивных винтовок, содержащий раму затвора, ударник, курок с осью, спусковой крючок с винтами регулировки характеристик спуска и автоспуска, отличающийся тем, что, с целью обеспечения полной имитации выстрела при тренировочной стрельбе и устранения преждевременного выхода из строя ударников и затворов винтовок, в нем, в корпусе спускового механизма, установлен фикаируемый в двух положениях ограничитель курка,. имеющий в одном из положений поперечный паз для прохождения выступа курка и удара по ударнику.

2. Механизм по п. 1, отличающийся тем, что, с целью облегчения перезаряжания системы, разгрузки ударника и затвора от давления курка и устранения случайного выстрела при извлечении патрона с осечкой, в пем, на раме затвора, вмонтирован взводитель, взаимодействующий с выступом курка.
