ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Севе Советова

6оциелиетичеоких

Реопублик

° 4 (= — „1

80а, 7/30

Зависимое от авт. свидетельства №

Заявлено 29.ill.1965 (№ 1000019/29-14) с присоединением заявки №

Приоритет

Опубликовано 21ХИ.1966. Бюллетень № 15

Дата опубликования описания 29.VIII.19бб

К В 28с у 666.97.031.4 (088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения А. И. Зайцев, М. Е. Карпетин, А. И. Попович и И. Ф. Черныш

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕМЕШИВАНИЯ СЫПУЧИХ

МАТЕРИАЛОВ

Известны различные устройстьа для перемешивания сыпучих материалов, используемые ь машиностроении.

Цель изобретения — предохранить смешиваемые материалы от измельчения. Это достигается тем, что смешивающая емкость устройства выполнена конусообразной из эластичного материала. Кроме того, устройство снабжено противопыльным чехлом с карманами, закрепленными на тросовых растяжках, что упрощает загрузку и разгрузку.

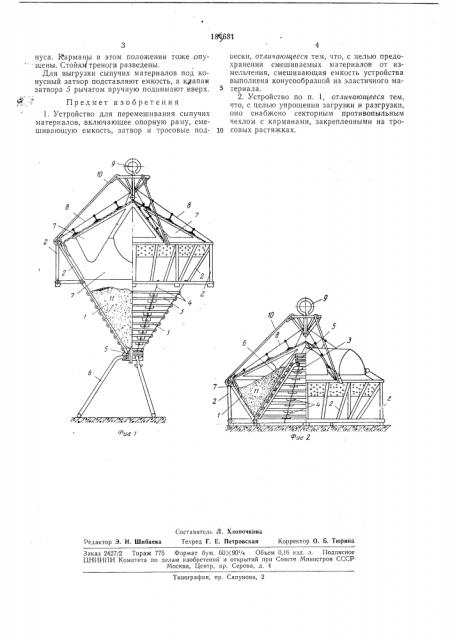

На фиг. I показано предложенное устройство в рабочем положении, вертикальный разрез; на фиг. 2 — то же, в сложенном положении.

Транспортабельное устройство для перемешивания сыпучих материалов представляет собой брезентовый конус 1, размещенный внутри полужесткого поддерживающего каркаса. Каркас образован юбкой 2, сваренной из труб, и трубчатыми металлическими кольцами 8, фиксированными одно относительно другого гибкими тросами 4. Угол конуса равен половине угла естественного откоса.

К вершине конуса прикреплен конусный затвор 5 с шарнирно подвешенными к нему стойками треноги б.

Основание конуса сверху закрыто противопыльным брезентовым чехлом 7 с карманами, который поддерживается в поднятом состоянии тросиками 8, закрепленными со слабиной между юбкой 2 и рымом 9.

При помощи трех тросов 10 и рымы 9 устройство можно поднимать грузоподьемным механизмом любого типа.

Перемешиьание засыпанных в конус материалов, с целью усреднения состава, достигается неоднократным поднятием и опусканием основания конусно относительно вершины с затвором 5, остающейся в процессе смешивания неподвижной на треноге 6. При каждом поднятии — опускании конус как бы

«выворачивается наизнанку», благодаря чему сыпучие частицы перемешиваются.

Когда оснсвание конуса опускается в нижнее положение (фиг. 2), полужесткий каркас надевается на треногу и конус выворачивается, материал прижимает нижнюю часть чехла к боковой поверхности конуса, а карманы поднимаются.

Загрузка устройства осуществляется в положении, изображенном на фиг. 2. При этом чехол в местах засыпки сыпучих материалов

25 собирается по тросовым оттяжкам к рыму 9.

После засыпки устройство поднимают в положение, изображенное на фиг. 1. Сыпучий материал смещается вниз к вершине конуса, чехол опускается так, что нижняя часть его

30 прилегает изнутри к боковой поверхности коУю 2

Составитель Л, Хлопочкина

Редактор Э. Н. Шибаева Техред Г. Е. Петровская Корректор О. Б. Тюрийа

Заказ 2427/2 Тираж 775 Формат бум. 60X90 /s Объем 0,16 над. л. Подписное

LIHIIHIIH Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 нуса: Карманы в этом положении тоже.опу щены. Стойки1треноги разведены.

Для выгрузки сыпучих материалов под конусный затвор подставляют емкость, а кяапаи затвора 5 рычагом вручную поднимают вверх. ь» Предмет изобретения

1. Устройство для перемешивания сыпучих материалов, включающее опорную раму, смешивающую емкость, затвор и тросовые подвески, отличающееся тем, что, с целью предохранения смешиваемых материалов от измельчения, смешивающая емкость устройства выполнена конусообразной из эластичного материала.

2. Устройство по п. 1, отличающееся тем, что, с целью упрощения загрузки и разгрузки, оно снабжено секторным противопыльным чехлом с карманами, закрепленными на тро10 совых растяжках.
