Реферат

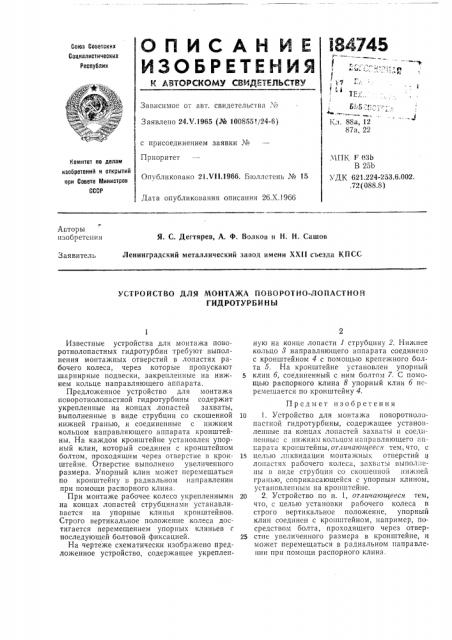

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.V.1965 (№ 100855т./24-6) 5ь5 f. аГ

Кл. 88а, 12

87а, 22 с присоединением заявки №

Приоритет

МПК 1= 0ЗЬ

В 25Ь

УДК 621.224-253.6.002.. (2 (088.8) Комитет по делам изобретений и открытий прн Совете Министров

СССР

Опубликовано 21.VI1.1966. Бюллетень № 15 ! Дата опубликования описания 26.Х.1966

Аьторы изобретения

Я. С. Дегтярев, А. Ф. Волков и H. H. Сашов

Ленинградский металлический завод имени XXII съезда КПСС

Заявитель

УСТРОЙСТВО ДЛЯ МОНТАЖА ПОВОРОТНО-ЛОПАСТНОЙ

ГИДРОТУРБИ Н Ы

Известные устройства для монтажа поворотнолопастных гидротурбин требуют выполнения монтажных отверстий в лопастях рабочего колеса, через которые пропускают шарнирные подвески, закрепленные на нижнем кольце направляющего аппарата.

Предложенное устройство для монтажа поворотнолопастной гидротурбины содержит укрепленные на концах лопастей захваты, выполненные в виде струбцин со скошенной нижней гранью, и соединенные с нижним кольцом направляющего аппарата кронштейны. На каждом кронштейне установлен упорный клин, который соединен с кронштейном болтом, проходящим через отверстие в кронштейне, Отверстие выполнено увеличенного размера. Упорный клин может перемещаться по кронштейну в радиальном направлении при помощи распорного клина.

При монтаже рабочее колесо укрепленными на концах лопастей струбцинами устанавливается на упорные клинья кронштейнов.

Строго вертикальное положение колеса достигается перемещением упорных клиньев с последующей болтовой:фиксацией.

На чертеже схематически изображено предложенное устройство, содержащее укрепленную на конце лопасти (струбцину 2. Нижнее кольцо 8 направляющего аппарата соединено с кронштейном 4 с помощью крепежного болта 5. На кронштейне установлен упорный

5 клин б, соединенный с ним болтом 7. С помощью распорного клина 8 упорный клин б перемещается по кронштейну 4.

Предмет изобретения

1о 1. Устройство для монтажа поворотнолопастной гидротурбины, содержащее установленные на концах лопастей захваты и соедппенныс с нижниAI кольцом направляющего 1!11гарата кронштейны, отличающееся тем, что, с

15 целью ликвидации монтажных отверстий в лопастях раоочего колеса!, захв".Ты выпол1 ены в виде струбцин со скошенной пин(ней гранью, соприкасающейся с упорным клином, установле1гным на крошптейне.

20 2. Устройство по п. 1, отличающееся тем, что, с целью установки рабочего колеса в строго вертикальное положение, упорный клин соединен с кронштейном, например, посредством болта, проходящего через отвер25 стие увеличенного размера в кронштейне, и может перемещаться в радиальном направлении при помощи распорного клина.

184745
