Реферат

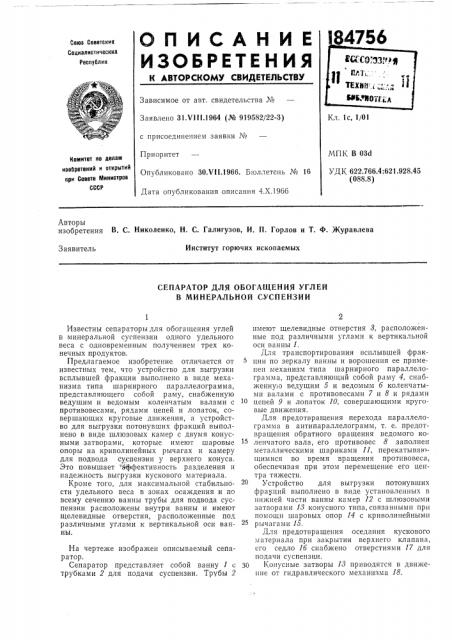

ОПИСАНИЕ

ИЗОЬГЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 31 VI II.1964 (¹ 919582/22-3) Кл. 1с, 11О1 с присоединением заявки №

Приоритет

МПК В 03d

УДК 622.766.4:621.928.45 (088.8) Комитет по делам изобретеиий и открытий при Совете Министров

СССР

Опубликовано ЗОЛ !1.1966. Бюллетень № 16

Дата опубликования описания 4.Х,19бб

Авторы изобретения B. С. Николенко, Н. С. Галигузов, И. П. Горлов и T. ф. Журавлева

Институт горючих ископаемых

Заявитель

СЕПАРАТОР ДЛЯ ОБОГАЩЕНИЯ УГЛЕЙ

В МИНЕРАЛЬНОЙ СУСПЕНЗИИ

Известны сепараторы для обогащения углей в минеральной суспензии одного удельного веса с одновременным получением трех конечных продуктов.

Предлагаемое изобретение отличается от известных тем, что устройство для выгрузки всплывшей фракции выполнено в виде механизма типа шарнирного параллелограмма, представляющего сооой раму, снабженную ведущим и ведомым коленчатым валами с противовесами, рядами цепей и лопаток, совершающих круговые движения, а устройство для выгрузки потонувших фракций выполнено в виде шлюзовых камер с двумя конусными затворами, которые имеют шаровые опоры на криволинейных рычагах и камеру для подвода еуспензии у верхнего конуса.

Это повышает эффективность разделения и надежность выгрузки кускового материала.

Кроме того, для максимальной стабильности удельного веса B зонах осаждения и по всему сечению ванны трубы для подвода суспензии расположены внутри ванны и имеют щелевидные отверстия, расположенные под различными углами к вертикальной оси ванны.

На чертеже изображен описываемый сепаратор.

Сепаратор представляет собой ванну 1 с трубками 2 для подачи суспензии. Трубы 2 имеют щелевидные отверстия 8, расположенные под различными углами к вертикальной оси ванны 1.

Для транспортирования всплывшей фракции по зеркалу ванны и ворошения ее применен механизм типа шарнирного параллелограмма, представляющий собой раму 4, снабженную ведущим 5 и ведомым б коленчатыми валами с противовесами 7 и 8 и рядами

10 цепей 9 и лопаток 10, совершающими круговые движения.

Для предотвращения перехода параллелограмма в антипараллелограмм, т. е. предотврашепия обратного вращения ведомого коленчатого вала, его противовес 8 заполнен металлическими шариками 11, перекатывающимися во время вращения противовеса, обеспечивая при этом перемещение его центра тяжести.

Устройство для выгрузки потонувших фракций выполнено в виде установленных в нижней части ванны камер 12 с шлюзовыми затворами 18 конусного типа, связанными при помощи шаровых опор 14 с криволинейными

25 рычагами 15

Для предотвращения оседания кускового материала при закрытии верхнего клапана, его седло 1б снабжено отверстиями 17 для подачи суспензии.

ЗО Конусные затворы 13 приводятся в движение от гидравлического механизма 18.

18475!з

Предмст и 06рсТо я

I (сд г,, ..,г

1, ) -- /

Составитель М. Калугина

Рсдактор A. И. Пименова Тех,)ед Г. Е. Петровская Корректоры: В. В. Крылова и С. М. Белугина

Заказ 2733,3 Тираж 725 Формат бум. 60к,90!(а Объем 0,21 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

1. Сепаратор для обогащения углей в минеральной суспецзии одного удельного веса с одповремец11ым получением грех конечных продуктов, включавший ванну с отделениями для породы и IrporrrrpoJукта, труоь1 для подвода исходной суспепзи11, устройства для выгрузки всплывшей и потонувшей фракций, отличи!о!Чийая тем, что, с целью повышения эффективности разделения и надежности выгрузки кускового материала, устройство для выгрузки всплывшей фракции выполнено в виде механизма типа шарнирного параллелограмма, предстаьляюще-о собой раму, сцабжепную ведущим и ведомым коленчатыми валами с противовесами и рядами цепей и лопаток, совершающих круговые движени!1, а устройство для выгрузки потонувших фрак!

11r!! вы11ол11с!10 rr в11дс !!! !1oзoвr rх камер с двумя копусцыми затворами, имеющими шаровые опоры па криволинейных рычагах и камеру для подвода суспецзии у верхнего конуса.

2. Сепаратор по п. 1, отлича!Ощийся тем, что, с целью предотвращения перехода параллелограмма в ацтипараллелограмм, противовес ведомого вала заполнен металлическими шариками, перекатывающимися во время вращения противовеса, обеспечивая при этом перемещение его центра тяжести.

3. Сепаратор по п. 1, отлича1ошийся тем, что, с целью максимальной стабильпости у..сльпого веса в зонах осажде11ия и по всему сечению ванны, трубы для подвода суспензии располохкепы внутри ванны и имеют щелеьидцые отверстия, расположенные под различными углами к вертикальной оси ванны.
