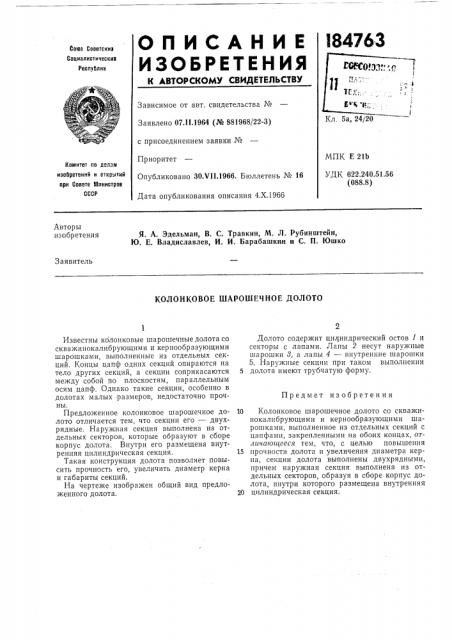

О П И C А Н И Е f84763

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советскив

Социалистическив

Республик

Зависимое от авт. свидетельства №

Заявлено 07.1!.1964 (№ 881968/22-3) с присоединением заявки №

Приоритет

Опубликовано ЗО.Ч11.1966. Бюллетень № 16

Дата опубликования описания 4.Х.1966 л. 5а, МПК Е 21Ь

УДК 622,240.51.56 (088.8) мотаитет по делан изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Я. А. Эдельман, В. С. Травкин, М. Л. Рубинштейн, Ю. Е. Владиславлев, И. И. Барабашкин и С. П. Юшко

Заявитель

КОЛОНКОВОЕ ШАРОШЕЧНОЕ ДОЛОТО

Предмет изобретения

Известны колонковые шарошечные долота со скважинокалибрующими и кернообразующими шарошками, выполненные из отдельных секций. Концы цапф одних секций опираются на тело других секций, а секции соприкасаются между собой по плоскостям, параллельным осям цапф. Однако такие секции, особенно в долотах малых размеров, недостаточно прочны, Предложенное колонковое шарошечное долото отличается тем, что секции его — двухрядные. Наружная секция выполнена из отдельных секторов, которые образуют в сборе корпус долота. Внутри его размещена внутренняя цилиндрическая секция.

Такая конструкция долота позволяет повысить прочность его, увеличить диаметр керна и габариты секций.

На чертеже изображен общий вид предложенного долота.

Долото содержит цилиндрический остов 1 и секторы с лапами. Лапы 2 несут наружные шарошки 8, а лапы 4 — внутренние шарошки

5. Наружные секции при таком выполнении

5 долота имеют трубчатую форму.

10 Колонковое шарошечное долото со скважинокалибрующими и кернообразующими шарошками, выполненное из отдельных секций с цапфами, закрепленными на обоих концах, отличающееся тем, что, с целью повышения

15 прочности долота и увеличения диаметра керна, секции долота выполнены двухрядными, причем наружная секция выполнена из отдельных секторов, образуя в сборе корпус долота, внутри которого размещена внутренняя

20 цилиндрическая секция.

184763

Составитель В. Орлов

Редактор И. С. Грузова Техред Г. Е. Петровская Корректоры: E. Д. Курдюмова и А. А. Березуева

Заказ 2731/7 Тираж 750 Формат бум. 60 90 /з Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
