Реферат

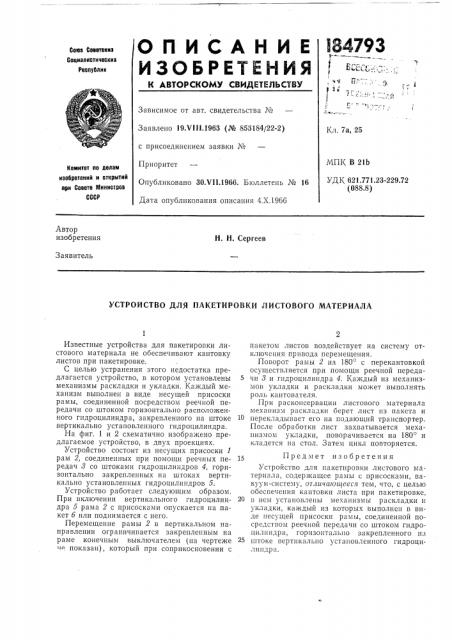

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетекиа

Социалистическиа

Республик

Г

Зависимое от авт. свидетельства №

Заявлено 19Х111.1963 (№ 853184/22-2) с присоединением заявки №

Приоритет

Опубликовано ЗО.VI1.1966. Бюллетень № 16

Дата опубликования описания 4.Х,196б

Кл. 7а, 25

МПК В 21Ь

УД К 621.771.23-229.72 (088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Н. H. Сергеев

Заявитель

УСТРОЙСТВО ДЛЯ ПАКЕТИРОВКИ ЛИСТОВОГО МАТЕРИАЛА

Известные устройства для пакетировки листового материала не обеспечивают кантовку листов при пакетировке.

С целью устранения этого недостатка предлагается устройство, в котором установлены механизмы раскладки и укладки. Каждый механизм выполнен в виде несущей присоски рамы, соединенной посредством реечной передачи со штоком горизонтально расположенного гидроцилиндра, закрепленного на штоке вертикально установленного гидроцилиндра.

На фиг. 1 и 2 схематично изображено предлагаемое устройство, в двух проекциях.

Устройство состоит из несущих присоски 1 рам 2, соединенных при помощи реечных передач 3 со штоками гидроцилиндров 4, горизонтально закрепленных на штоках вертикально установленных гидроцилиндров 5.

Устройство работает следующим образом.

При включении вертикального гидроцилиндра 5 рама 2 с присосками опускается на пакет б или поднимается с него.

Перемещение рамы 2 в вертикальном направлении ограничивается закрепленным на раме конечным выключателем (на чертеже не показан), который при соприкосновении с пакетом листов воздействует на систему отключения привода перемещения.

Поворот рамы 2 на 180С с перекантовкой осуществляется при помощи реечной переда5 чи 8 и гидроцилиндра 4. Каждый из механизмов укладки и раскладки может выполнять роль кантователя.

При расконсервации листового материала механизм раскладки берет лист из пакета и

10 перекладывает его на подающий транспортер.

После обработки лист захватывается механизмом укладки, поворачивается на 180 и кладется на стол. Затем цикл повторяется.

Предмет изобретения

Устройство для пакетировки листового материала, содержащее рамы с присосками, вакуум-систему, отличи ощееся тем, что, с целью обеспечения кантовки листа при пакетировке, 20 в нем установлены механизмы раскладки и укладки, каждый из которых выполнен в виде несущей присоски рамы, соединенной посредством реечной передачи со штоком гидроцилиндра, горизонтально закрепленного нз 5 штоке ьертикально установленного гидроци. линдра.

184793

Фиг. 2
