Реферат

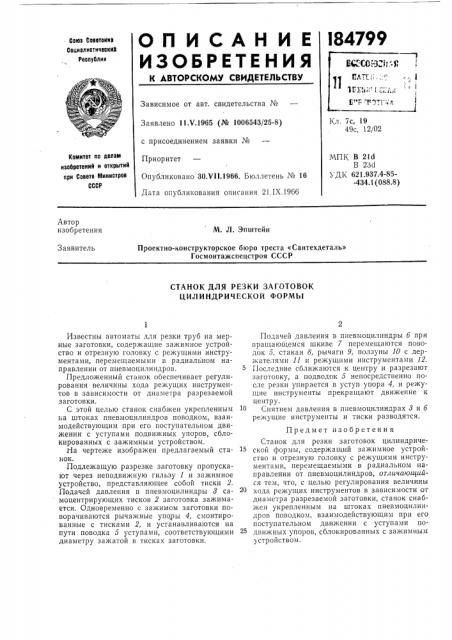

С П И С А Н И Е l84799

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

- Сова Соввтокив

Социалистический

Республик

Зависимое от авт. свидетельства №

Кл. 7с, 19

49 с 12/02

Заявлено 11 V.1965 (№ 1006543/25-8) с присоединением заявки №

Приоритет

Опубликовано ЗО.VII.1966. Бюллетень № 16

Дата огубликования описания 21,1Х,19бб

Комитет по делом иаобретений и открытий при Совете Министров

СССР

МПК В 21d

В 23d

УДК 621.937.4-85-434.1 (088.8) Автор изобретения

М Л Эпштеин

Заявитель

Проектно-конструкторское бюро треста «Сантехдеталь»

Госмонтажспецстроя СССР

СТАНОК ДЛЯ РЕЗКИ ЗАГОТОВОК

ЦИЛИНДРИЧЕСКОЙ ФОРМЫ

Известны автоматы для резки труб на мерные заготовки, содержащие зажимное устройство и отрезную головку с режущими инструментами, перемещаемыми в радиальном направлении от пневмоцилиндров.

Предложенный станок ооеспечивает регулирования величины хода режущих инструментов в зависимости от диаметра разрезаемой заготовки.

С этой целью станок снабжен укрепленным на штоках пневмоцилиндров поводком, взаимодействующим при его поступательном движении с уступами подвижных упоров, сблокированных с зажимным устройством.

На чертеже изображен предлагаемый станок.

Подлежащую разрезке заготовку пропускают через неподвижную гильзу 1 и зажимное устройство, представляющее собой тиски 2.

Подачей давления в пневмоцилиндры 3 самоцентрирующих тисков 2 заготовка зажимается. Одновременно с зажимом заготовки поворачиваются рычажные упоры 4, смонтированные с тисками 2, и устанавливаются на пути поводка 5 уступами, соответствующими диаметру зажатой в тисках заготовки.

Подачей давления в пневмоцилиндры б при вращающемся шкиве 7 перемещаются поводок 5, стакан 8, рычаги 9, ползуны 10 с держателями 11 и режущими инструментами 12.

Г1оследние сближаются к центру и разрезают заготовку, а подводок 5 непосредственно после резки упирается в уступ упора 4, и режущие инструменты прекращают движение к центру.

Снятием давления в пневмоцилиндрах 3 и б режущие инструменты и тиски разводятся.

Предмет изобретения

Станок для резки заготовок цилиндрической формы, содержащий зажимное устройство и отрезную головку с режущими инструментами, перемещаемыми в радиальном направлении от пневмоцилиндров, отличающийся тем, что, с целью регулирования величины хода режущих инструментов в зависимости от диаметра разрезаемой заготовки, станок снабжен укрепленным на штоках пневмоцилиндров поводком. взаимодействующим при его поступательном движении с уступами подвижных упоров, сблокированных с зажимным устройством.
