Патент ссср 184954

Патент ссср 184954

Иллюстрации

Показать все

Реферат

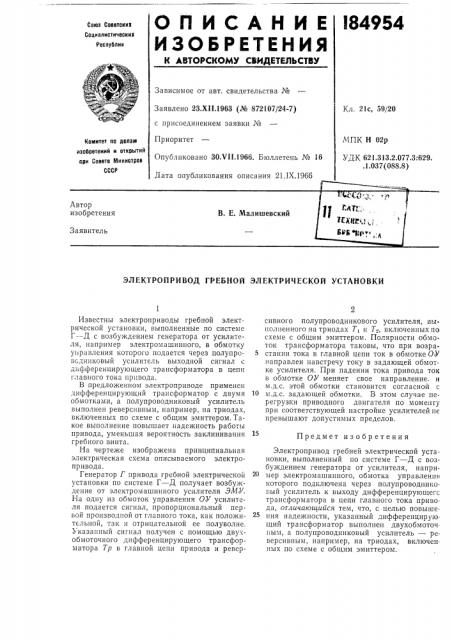

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуолии

Зависимое от авт. свидетельства №

Заявлено 23,Х11.1963 (№ 872107/24-7) с присоединением заявки №

Приоритет

Опубликовано 30. т/11.1966. Бюллетень № 16

Дата опубликования описания 21.IX.1966

Кл. 21с, 59/20

МПК Н 02р

УДК 621.313.2.077.3:629. .1.037(088.8) Комитет по делам изовретений и открытии при Совете Министров

СССР

ЭЛЕКТРОПРИВОД ГРЕБНОЙ ЭЛЕКТРИЧЕСКОЙ УСТАНОВКИ

Предмет изобретения

Известны электр опри воды гребной электрической установки, выполненные по системе

à — Д с возбуждением генератора от усилителя, например электромашинного, в обмотку

yriparrëåHèÿ которого подается через полупровсдниковый усилитель выходной сигнал L дифференцирующего трансформатора в цепи главного тока привода.

B предложенном электроприводе применен дифференцирующий трансформатор с двумя обмотками, а полупроводниковый усилитель выполнен реверсивным, например, на триодах, включенных по схеме с общим эмиттером. Такое выполнение повышает надежность работы привода, уменьшая вероятность заклинивания гребного винта.

На чертеже изображена принципиальная электрическая схема описываемого электропривода.

Генератор Т привода гребной электрической установки по системе à — Д получает возбуждение от электромашинного усилителя ЭМУ.

На одну из обмоток управления ОУ усилителя подается сигнал, пропорциональный первой производной от главного тока, как положительной, TBK и отрицательной ее полуволне.

Указанный сигнал получен с помощью двухобмоточного дифференцирующего трансформатора Тр в главной цепи привода и реверсивного полупроводникового усилителя, выпсл енного на триодах Т, н Тз, включенных по схеме с общим эмиттером. Полярности обмоток трансформатора таковы, что при возрастании тока в главной цепи ток в обмотке ОУ направлен навстречу току в задающей обмотке усилителя. При падении тока привода ток в обмотке ОУ меняет свое направление. и м.д.с. этой обмотки становится согласной с

10 м.д.с. задающей обмотки. В этом случае перегрузки приводного двигателя по моменгу при соответствующей настройке усилителей пе превышают допустимых пределов.

Электропривод гребней электрической установки, выполненный по системе à — Д с возбуждением генератора от усилителя, например электромашинного, обмотка управления которого подключена через полупроводнико. гый усилитель к выходу дифференцирующегс трансформатора в цепи главного тока привода, отличающийся тем, что, с целью повышения надежности, указанный дифференцирую. щий трансформатор выполнен двухобмоточным, а полупроводниковый усилитель — реверсивным, например, на триодах, включен. ных по схеме с общим эмиттером.

184954

Составитель С. Ситникова

Редактор Е. А. Кречетова Техред T. П. Курилко Корректор Г. Е. Опарина

Заказ 271774 Тираж 1550 Формат бум. 60><90 ls Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
