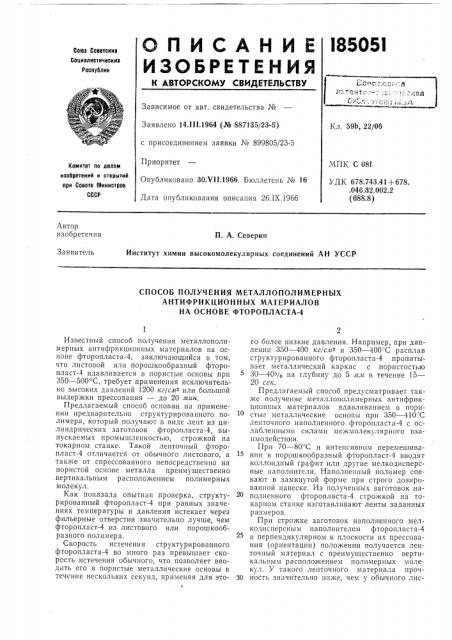

О П И С А Н И Е I8505l
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Соввтскиз
Социалистический
Республик
Зависимое от авт. свидетельства №
Заявлено 14.111.1964 (№ 887135/23-5) с присоединением заявки № 899805/23-5
Приоритет
Опубликовано ЗО.Ч11.1966. Бюллетень № 16
Дата опубликования описания 2б.IX.1966
Кл. 39h, 22/06.ЧПК С 08f
Комитет RO делам изооретений и открытий лри Совете Министров
СССР
УДК 678.743.41+ 678. .046.32.002.2 (088.8) Автор изобретения
П. А. Северин
Институт химии высокомолекулярных соединений АН УССР
Заявитель
СПОСОБ ПОЛУЧЕНИЯ МЕТАЛЛОПОЛ ИМЕРНЪ|Х
АНТИФРИКЦИОН НЪ|Х МАТЕРИАЛОВ
НА ОСНОВЕ ФТОРОПЛАСТА-4
Известный способ получения металлополимерных антифрикциопных материалов на основе фторопласта-4, заключающийся в том, что листовой .или порошкообразный фторопласт-4 вдавливается в пористые основы при
350 — 500 С, требует применения исключительно высоких давлений 1200 кг/сл1а или большой выдержки прессования — до 20 иин.
Предлагаемый способ основан на применении предварительно структурированного полимера, который получают в виде лент из цилиндрических заготовок фторопласта-4, выпускаемых промышленностью, строжкой на токарном станке. Такой ленточный фторопласт-4 отличается от обычного листового, а также от спрессованного непосредственно на пористой основе металла преимущественно вертикальным расположением полимерных молекул.
Как показала опытная проверка, структуpHpoBBHHbiH фторопласт-4 при равных значениях температуры и давления истекает через фильерные отверстия значительно лучше, чем фторопласт-4 из листового или порошкообразного полимера.
Скорость истечения структурированного фторопласта-4 во много раз превышает скорость истечения обычного, что позволяет вводить его в пористые металлические основы в течение нескольких секунд, применяя для этого более низкие давления. Например, при давлении 350 — 400 кг/слР и 350 — 400 С расплав структурированного фторопласта-4 пропитывает металлический каркас с пористостью
30 — 40% на глубину до 5 яя в течение 15—
20 сек.
Предлагаемый способ предусматривает также получение металлопо 7имерных антифрикциоииых материалов вдавливанием в пористые металлические основы при 350 — 410 С ленточного наполненного фторопласта-4 с ослабленными силами межмолекулярного взаимодействия.
При 70 — 80 С и интенсивном перемешивании в порошкообразный фторопласт-4 вводят коллоидиый графит или другие мелкодисперсиые наполнители. Наполненный полимер спекают в замкнутой форме при строго дозированной навеске. Из полученных заготовок наполненного фторопласта-4 строжкой на токарном станке изготавливают ленты заданных размеров.
При строжке заготовок наполненного мелкодисперсным наполнителем фторопласта-4 в перпендикулярном к плоскости их прессования (ориентации) положении получается ленточный материал с преимущественно вертикальным расположением полимерных молекул. У такого ленточного материала проч30 ность значительно ниже, чем у обычного лис185051
Составитель А. Кулакова
Редактор Л. А. Ильина Текред T. П. Курилко Корректор Г. Е. Опарина
Заказ 2727/6 Тираж 975 Формат бум. 60Х90 /з Объем 0,13 изд. л, Подписное:
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2 тового фторопласта-4, и истекает он через фильеры отверстий, а также поры металла значительно лучше при более низких давлениях и незначительной выдержке.
Фторопласт-4, наполненный коллоидным графитом, пропитывает пористый металлический каркас в 10 раз быстрее, чем ненаполненный. За счет наполнения улучшается теплопроводность фторопласта-4 и снижается себестоимость готового изделия.
Предмет изобретения
1. Способ получения металлополимерных аптифрикционных материалов на основе фторопласта-4 путем введения в пористые металлические основы фторопласта-4, отличающийся тем, что, с целью снижения удельного давления и времени выдержки при введении полимера в пористые металлические основы, в качестве фторопласта-4 используется фторопласт-4, полученный строжкой заготовок в перпендикулярном по отношению к их плоскости прессования положении.
2. Способ по п. 1, отличающийся тем, что к фторопласту-4 добавляют мелкодисперсные наполнители, например коллоидный графит.
