Прибор для испытания глинистых грунтов пенетрацией и вращательным срезом

Прибор для испытания глинистых грунтов пенетрацией и вращательным срезом

Иллюстрации

Показать все

Реферат

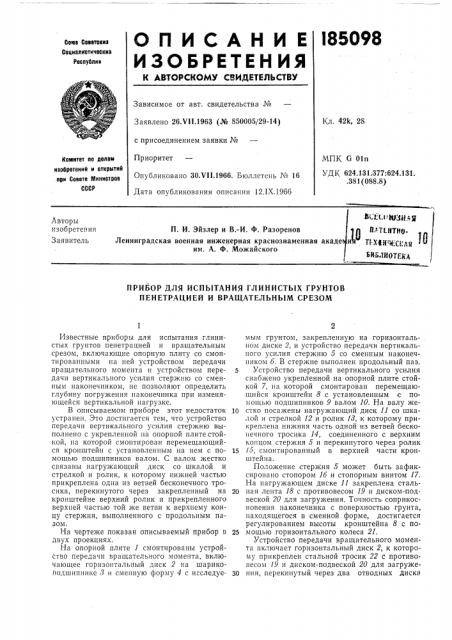

О П И С А Н И Е !85098

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Соввтокиа

Социалиотическиа

Реолублии

Зависимое от авт. свидетельства №

Заявлено 26.VI I.1963 (№ 850005/29-14) с присоединением заявки ¹

Приоритет

Опубликовано ЗОХ!1.1966. Бюллетень № 16

Дата опубликования описания 12.IX.1966

Кл. 42k, 28

МПК G Oln

УДК 624.131.377:624.131. .381 (088.8) Комитет ло делам изобретений и открытий. ори Совете Мнниотров

СССР

ВСйл 3ущ „g

П. И. Эйзлер и В.-И. Ф. Разоренов П т1.НТН0Ленинградская военная инженерная краснознаменная акаде k Т1 Хйц.ц:„-1 << Ц

1ь им. А. Ф, Можайского !

БИЫИОТЕКд

Авторы изобретения

Заявитель

ПРИБОР ДЛЯ ИСПЫТАНИЯ ГЛИНИСТЫХ ГРУНТОВ

ПЕНЕТРАЦИЕЙ И ВРАЩАТЕЛЬНЫМ СРЕЗОМ

Известные приборы для испытания глинистых грунтов пенетрацией и вращательным срезом, включающие опорную плиту со смонтированными на ней устройством передачи вращательного момента и устройством передачи вертикального усилия стержню со сменным наконечником, не позволяют определить глубину погружения наконечника при изменяющейся вертикальной нагрузке.

В описываемом приборе этот недостаток устранен. Это достигается тем, что устройство передачи вертикального усилия стержню выполнено с укрепленной на опорной плите стойкой, а которой смонтирован перемещающийся кронштейн с установленным на пем с помощью подшипников валом. С валом жестко связаны нагружающий диск со шкалой и стрелкой и ролик, к которому нижней частью прикреплена одна из ветвей бесконечного тросика, перекинутого через закрепленный на кронштейне верхний ролик и прикрепленного верхней частью той же ветви к верхнему концу стержня, выполненного с продольным пазом.

На чертеже показан описываемый прибор в двух проекциях.

На опорной плите 1 смонтированы устройство передачи вращательного момента, включающее горизонтальный диск 2 на шарико подшипнике 8 и сменную форму 4 с исследуемым грунтом, закрепленную на горизонтальном диске 2, и устройство передачи вертикального усилия стержню 5 со сменным наконечником б. В стержне выполнен продольный паз.

Устройство передачи вертикального усилия снабжено укрепленной на опорной плите стойкой 7, на которой смонтирован перемещающийся кронштейн 8 с установленным с помощью подшипников 9 валом 10. На валу же10 стко посажены нагружающий диск 11 со шкалой и стрелкой 12 и ролик 13, к которому прикреплена нижняя часть одной из ветвей бесконечного тросика 14, соединенного с верхним концом стержня 5 и перекинутого через ролик

15 15, смонтированный в верхней части кронштейна.

Положение стержня 5 может быть зафиксировано стопором 1б и стопорным винтом 17.

На загружающем диске 11 закреплена сталь20 ная лента 18 с противовесом 19 и диском-подвеской 20 для загружения. Точность соприкосновения наконечника с поверхностью грунта, находящегося в сменной форме, достигается регулированием высоты кронштейна 8 с по25 мощью горизонтального колеса 21.

Устройство передачи вращательного момента включает горизонтальный диск 2, к которому прикреплен стальной тросик 22 с противовесом 19 и диском-подвеской 20 для загруже30 ния, перекинутый через два отводных Диска

185098

28. На горизонтальном диске по окружности нанесены деления через 0,5 угловых градуса.

Для измерения угла поворота диска в процессе вращательного среза на оси 24 закреплена стрелка 25.

Прибор снабжен комплектом гирь весом 100, 200, 500 и 1000 г. Диски-подвески могут быть заменены соответствующими емкостями и загружение прибора может производиться непрерывно водой или дробью.

Прибор работает следующим образом.

Форму 4 с грунтом устанавливают на горизонтальный диск 2. Стрелку 25 ставят против

0 горизонтального диска и вращением колеса

21 наконечник б подводят к поверхности образца.

Стрелку 12 устанавливают против 0 нагружающего диска 11, и на диск-подвеску устройства передачи вертикального усилия дается первая нагрузка (нагрузка на наконечник будет в 10 раз больше). Стопор 1б нажимают и закрепляют стопорным винтом 2б, а против стрелки 12 читают глубину погружения наконечника в грунт.

Нагрузку увеличивают ступенями и каждый раз фиксируют глубину погружения наконечника. В результате 5 — 6 ступеней выполняется проверка инвариантности удельного сопротивления пенетрации.

Затем стержень б закрепляют стопорным винтом 17, и на диск-подвеску устройства передачи вращательного момента дается первая нагрузка. Величина момента будет в 10 раз больше нагрузки (R диска 2=10 см). Против стрелки 25 читают угол поворота диска 2. На5 грузку увеличивают ступенями до полного среза грунта, Предмет изобретения

10 Прибор для испытания глинистых грунтов пенетрацией и вращательным срезом, включающий опорную плиту со смонтированными на ней устройством передачи вращательного момента и устройством передачи вертикального

15 усилия стержню со сменным наконечником, отличающийся тем, что, с целью определения глубины погружения наконечника при изменяющейся,вертикальной нагрузке, устройство передачи вертикального усилия стрежню вы20 полнено с укрепленной на опорной плите стойкой, на которой смонтирован с возможностью перемещения кронштейн с установленным в нем с помощью подшипников валом, несущим жестко закрепленные на нем нагружающий

25 диск со шкалой и стрелкой и ролик сприкрепленным к нему нижней частью одной из ветвей бесконечным тросиком, перекинутым через закрепленный на кронштейне верхний ролик и прикрепленный верхней частью этой вет30 ви к верхнему концу стержня, выполненного с продольным пазом.
