I85II7

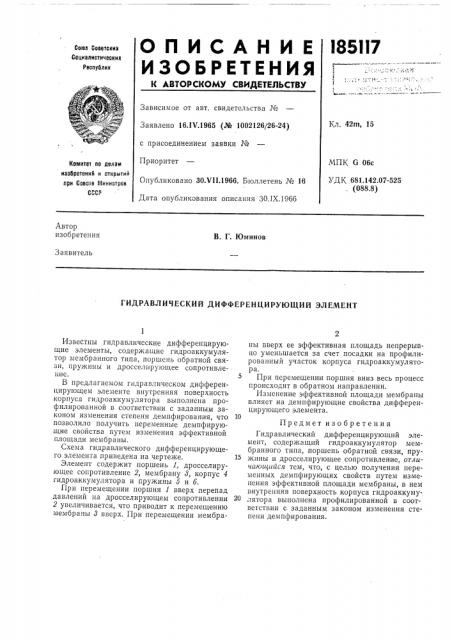

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Ссеетоких

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16ЛУ.1965 (№ 1002126126-24) с присоединением заявки №

Приоритет

Опубликовано 30.VII.1966. Бюллетень № 16

Дата опубликования описания ЗО.IX.1966

Кл. 42m, 15

МПК G 06с

УДК 681.142.07-525 (088,8) Комитет по делам изобретеиий и открытий при Сонете Иикистров

СССР

Автор изобретения

В, Г. Юминов

Заявитель

ГИДРАВЛИЧЕСКИЙ ДИФФЕРЕНЦИРУЮЩИЙ ЭЛЕМЕНТ

Известны гидравлические дифференцирующие элементы, содержащие гидроаккумулятор мембранного типа, поршень обратной связи, пружины и дросселирующее сопротивление. 5

B предлагаемом гидравлическом дифференцирующем элементе внутренняя поверхность корпуса гидроаккумулятора выполнена профилированной в соответствии с заданным законом изменения степени демпфирования, что 10 позволило получить переменные демпфирующие свойства путем изменения эффективной площади мембраны.

Схема гидравлического дифференцирующего элемента приведена на чертеже.

Элемент содержит поршень 1, дросселирующее сопротивление 2, мембрану 3, корпус 4 гидроаккумулятора и пружины б и б.

При перемещении поршня 1 вверх перепад давлений на дросселирующем сопротивлении 20

2 увеличивается, что приводит к перемещению мембраны 8 вверх. При перемещении мембраны вверх ее эффективная площадь непрерывно уменьшается за счет посадки на профилированный участок корпуса гидроаккумулятора.

При перемещении поршня вниз весь процесс происходит в обратном направлении.

Изменение эффективной площади мембраны влияет на демпфирующие свойства дифференцирующего элемента.

Предмет изобретения

Гидравлический дифференцирующий элемент, содержащий гидроаккумулятор мембранного типа, поршень обратной связи, пружины и дросселирующее сопротивление, отличаюи1ийся тем, что, с целью получения переменных демпфирующих свойств путем изменения эффективной площади мембраны, в нем внутренняя поверхность корпуса гидроаккумулятора выполнена профилированной в соответствии с заданным законом изменения степени демпфирования.
