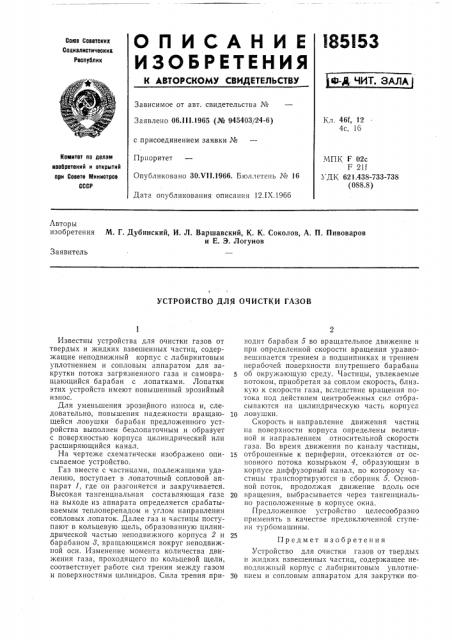

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союв Советских

Соиивлистииеских

Республик

Зависимое от авт. свидетельства №

Заявлено 06.1!1.1965 (№ 945403/24-6) с присоединением заявки №

Приоритет

Опубликовано ЗО.VII.1966, Бюллетень № 16

Дата опубликования описания 12.IX.1966

Кл. 46f, 12

4с, 16

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 02с

F 211

УДК, 621.438-733-738 (088.8) Авторы изобретения М. Г. Дубинский, И. Л. Варшавский, К. К. Соколов, А. П. Пивоваров и Е. Э. Логунов

Заявитель

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГАЗОВ

Известны устройства для очистки газов от твердых и жидких взвешенных частиц, содержащие неподвижный корпус с лабиринтовым уплотнением и сопловым аппаратом для закрутки потока загрязненного газа и самовращающийся барабан с лопатками. Лопатки этих устройств имеют повышенный эрозийный износ.

Для уменьшения эрозийного износа и, следовательно, повышения надежности вращающейся ловушки барабан предложенного устройства выполнен безлопаточным и образует с поверхностью корпуса цилиндрический или расширяющийся канал.

На чертеже схематически изображено описываемое устройство.

Газ вместе с частицами, подлежащими удалению, поступает в лопаточный сопловой аппарат 1, где он разгоняется и закручивается.

Высокая тангенциальная составляющая газа на выходе из аппарата определяется срабатываемым теплоперепадом и углом направления сопловых лопаток. Далее газ и частицы поступают в кольцевую щель, образованную цилиндрической частью неподвижного корпуса 2 и барабаном 8, вращающимся вокруг неподвижной оси. Изменение момента количества движения газа, проходящего по кольцевой щели, соответствует работе сил трения между газом и поверхностями цилиндров. Сила трения приводит барабан 5 во вращательное движение и при определенной скорости вращения уравновешивается трением в подшипниках и трением нерабочей поверхности внутреннего барабана оо окружающую среду. Частицы, увлекаемые

r отоком, приобретая за соплом скорость, близ кую к скорости газа, вследствие вращения потока под действием центробежных сил отбрасываются на цилиндрическую часть корпуса

1р ловушки.

Скорость и направление движения частиц на поверхности корпуса определены величиной и направлением относительной скорости газа. Во время движения по каналу частицы, 15 отброшенные к периферии, отсекаются от основного потока козырьком 4, образующим в корпусе диффузорный канал, по которому частицы транспортируются в сборник 5. Основной поток, продолжая движение вдоль оси

20 вращения, выбрасывается через тангенциально расположенные в корпусе окна.

Предложенное устройство целесообразно применять в качестве предвключенной ступени турбомашины.

Предмет изобретения

Устройство для очистки газов от твердых и жидких взвешенных частиц, содержащее неподвижный корпус с лабиринтовым уплотне30 нием и сопловым аппаратом для закрутки по185153

Составитель Л. Лазарев

Редактор Е. А. Кречетова Техред Г. Е. Петровская Корректор T. Н. Костикова

Заказ 2716/10 Тирани 1425 Формат бум. 60X90>/, Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 тока загрязненного газа, рассекатель потока, приемник частиц и самовращающийся барабан, отличающееся тем, чт, с целью уменьшения эрозийного износа и повышения надежности, барабан выполнен безлопаточным и образует с внутренней поверхностью корпуса цилиндрический или расширяющийся кольцевой канал для направления потока к рассекателю, отделяющему поток очищен11ого газа от взве5 шенных в нем частиц.
