Реферат

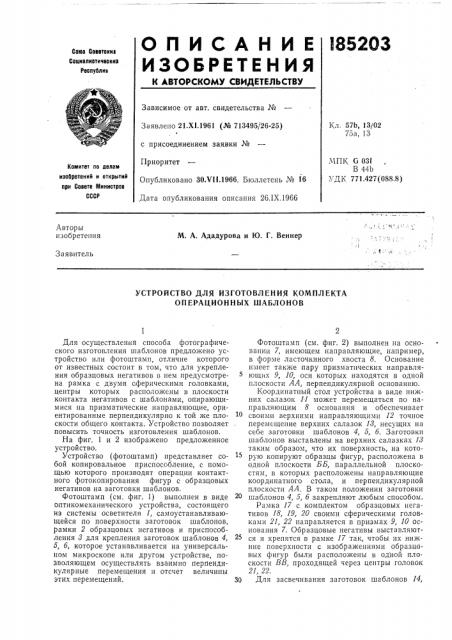

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокиз

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 21,Х1.1961 (№ 713495/26-25) Кл. 57Ь, 13/02

75а, 13 с присоединением заявки №

МПК G 03f

В 44b

УДК 771.427(088.8) Приоритет

Опубликовано ЗОХ11.1966. Бюллетень № 16

Дата опубликования описания 26.IX.1966

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

M. А. Ададурова и Ю. Г. Веннер

Заявитель

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ КОМПЛЕКТА

ОПЕРАЦИОННЫХ ШАБЛОНОВ

Для осуществления способа фотографического изготовления шаблонов предложено устройство или фотоштамп, отличие которого от известных состоит в том, что для укрепления образцовых негативов в нем предусмотрена рамка с двумя сферическими головками, центры которых расположены в плоскости контакта негативов с шаблонами, опирающимися на призматические направляющие, ориентированные перпендикулярно к той же плоскости общего контакта. Устройство позволяет повысить точность изготовления шаблонов.

На фиг. 1 и 2 изображено предложенное устройство.

Устройство (фотоштамп) представляет собой копировальное приспособление, с помощью которого производят операции контактного фотокопирования фигур с образцовых негативов на заготовки шаблонов.

Фотоштамп (см, фиг. 1) выполнен в виде оптикомеханического устройства, состоящего из системы осветителя 1, самоустанавливаюШейся по поверхности заготовок шаблонов, рамки 2 образцовых негативов и приспособления 8 для крепления заготовок шаблонов 4, 5, б, которое устанавливается на универсальном микроскопе или другом устройстве, позволяющем осуществлять взаимно перпендикулярные перемещения и отсчет величины этих перемещений.

Фотоштамп (см. фиг. 2) выполнен на основании 7, имеющем направляющие, например, в форме ласточкиного хвоста 8. Основание имеет также пару призматических направляющих 9, 10, оси которых находятся в одной плоскости АА, перпендикулярной основанию.

Координатный стол устройства в виде нижних салазок 11 может перемещаться по направляющим 8 основания и обеспечивает своими верхними направляющими 12 точное перемещение верхних салазок 18, несущих на себе заготовки шаблонов 4, 5, б. Заготовки шаблонов выставлены на верхних салазках 13 таким образом, что их поверхность, на которую копируют образцы фигур, расположена в одной плоскости ББ, параллельной плоскостям, в которых расположены направляющие координатного стола, и перпендикулярной плоскости АА. В таком положении заготовки шаблонов 4, 5, б закрепляют любым способом.

Рамка 17 с комплектом образцовых негативов 18, 19, 20 своими сферическими головками 21, 22 направляется в призмах 9, 10 основания 7. Образцовые негативы выставляются и крепятся в рамке 17 так, чтобы их нижние поверхности с изображениями образцовых фигур были расположены в одной плоскости ВВ, проходящей через центры головок

21, 22.

30 Для засвечивания заготовок шаблонов 14, 185203

15, 16 рамку 17 с образцовыми негативами 18, 19, 20 опускают до момента наложения негативов на заготовки шаблонов, т. е. до совмещения плоскости ВВ с плоскостью ББ.

Способ контактной печати требует полного контакта плоскости ВВ расположения негативов с плоскостью ББ расположения заготовок шаблонов. Выполнение этого требования обеспечивается в фотоштампе самоустановкой плоскости ВВ по плоскости ББ.

Сопряжение сферических головок 21, 22 с .призмами 9, 10 обеспечивает беспрепятственный поворот в плоскости АА самой оси BB до совмещения с плоскостью ББ при закрытии фотоштампа и одновременно поворот рамки

17 с негативами 18, 19, 20 вокруг оси ВВ.

Предмет изобр етения

Устройство для изготовления комплекта операционных шаблонов, содержащее копировальную рамку для крепления образцовых негативов, отличающееся тем, что, с целью повышения точности изготовления шаблонов, копировальная рамка снабжена двумя сферическими головками, центры которых расположены в плоскости контакта негативов с шаблонами, опирающимися на призматические направляющие, ориентированные перпендику15 лярно к той же плоскости общего контакта.

185203

Ю (4 2

38 /l фиг 2
