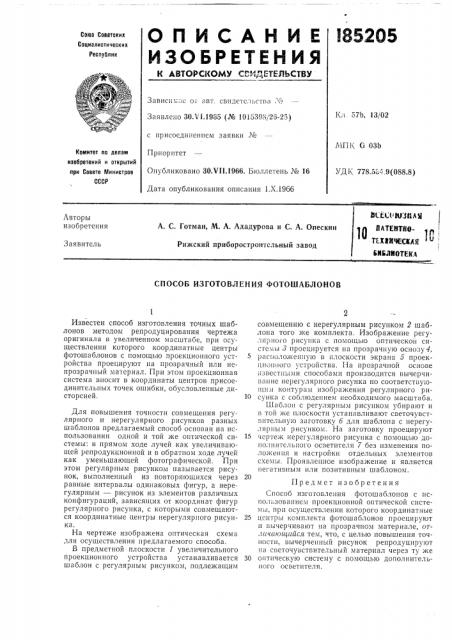

l85265

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СИОМУ Сг..w++iP ETE JlbCT83

Союз Советских

Социалистических

Республик

Завися.;;ос ol авт. свидетельства №

Заявлено 30.71.1965 (№ 1016398/26-25) 1 л. 574, 13/02 с присоединением заявки №

Приоритет

НтК, О 03Ь

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано ЗОХ11.1966. Бюллетень № 16

Дата опубликования описания 1.Х.19бб

УДК, 778.5п4.9(088.8) !

5t;;iu:lv3nhS т д ПАТЕНТН9- (, !!

" тптичккля 1 .

БМЙАИОТЕК4

Авторы изобретения

A. С. Готман, М. А. Ададурова и С. А. Опескин

Рижский приборостроитсльный завод

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ФОТОШАБЛОНОВ

Известен способ изготовления точных шаблонов методом репродуцирования чертежа оригинала в увеличенном м-ñøòàáå,,при осуществлении которого координатные центры фотошаблонов с помощью проекционного устройства проецируют на прозрачный или непрозрачный ма1ериал. При этом проекционная система вносит в координаты центров присоединительных точек ошибки, обусловленные дисторсией.

Для повышения точности совмещения регулярного и нерегулярного рисунков разных шаблонов предлагаемый способ основан на использовании одной и той же оптической системы: в прямом ходе лучей как увеличивающей репродукционной и в обратном ходе лучей как уменьшающей фотографической. При этом регулярным рисунком называется рисунок, выполненный из повторявшихся через равные интервалы одинаковых фигур, а нерегулярным — рисунок из элементов различных конфигураций, зависящих от координат фигур регулярного рисунка, с которыми совмещаются координатные центры нерегулярного рисунка.

На чертеже изображена оптическая схема для осуществления предлагаемого способа.

В предметной плоскости 1 увеличительного проекционного устройства устанавливается шаблон с регулярным рисунком, подлежащим совмещению с нерегулярным рисунком 2 шаблона того же комплекта. Изображение регулярного рисунка с помощью оптическои системы 8 проецируется на прозрачную оснозу4, расположенную в плоскости экрана 5 проекцпошюго устройства. На прозрачной основе известными способами производится вычерчивание нерегулярного рисунка по соответствуюгцим контурам изображения регулярного ри10 сунка с соблюдением необходимого масштаба.

Шаблон с регулярным рисунком убирают и в той же плоскости устанавливают светочувствительную заготовку б для шаблона с нерегуляр ым рисунком. На заготовку проецируют

15 чертеж неретулярного рисунка с помощью дополнительного осветителя 7 без изменения положения и настройки отдельных элементов схемы. Проявленное изображение и является негативным или позитивным шаблоном.

Предмет изобретения

Способ изготовления фотошаблонов с использованием проекционной оптической системы, прп осуществлении которого координатные

25 центры комплекта фотошаблонов проецируют и вычерчивают на прозрачном материале, отлпчпющийся тем, что, с целью повышения точности, вычерченный рисунок репродуцируют па светочувствительный материал через ту же

ЗО оптическую систему с помощью дополнительного осветителя.
