Способ суперфиниширования цилиндрическихизделий
Патент 185228
Классы МПК
Способ суперфиниширования цилиндрическихизделий
Иллюстрации
Реферат

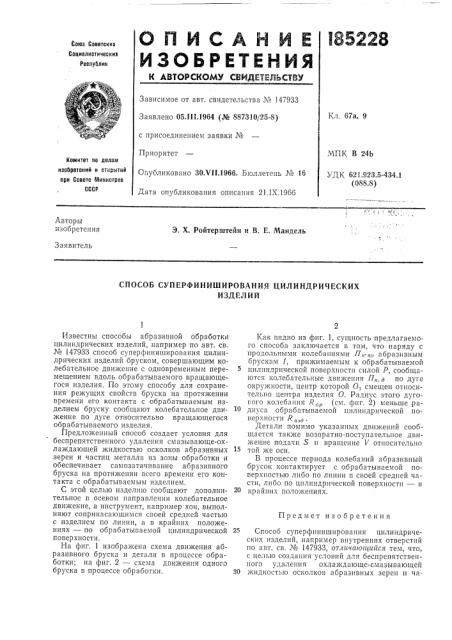

Союз Соеетсниа
Социалистичеснил
Республкн
Зависимое от авт. свидетельства ¹ 147933
Заявлено 05.111.1964 (№ 887310/25-8) с присоединением заявки №
Приоритет
Опубликовано ЗОХ!1.1966. Бюллетень № 16
Дата опубликования описания 21.IX.19бб
Кл, 67а, 9
МПК В 24b
Комитет по аслам изсоретеиий и открытий при Совете Мииистрсе
СССР
УДК 621 923.5-434.1 (088.8) Авторы изобретения
3. Х. Ройтерштейн и В. Е. Мандель
Заявитель
СПОСОБ СУПЕРФИНИШИРОВАНИЯ ЦИЛИНДРИЧЕСКИХ
ИЗДЕЛ ИЙ
Предмет изобретения
Известны способы абразивной обработки цилиндрических изделий, например по авт. св. № 147933 способ суперфиниширования цилиндрических изделий бруском, совершающим колебательное движение с одновременным перемещением вдоль обрабатываемого вращающегося изделия. По этому способу для сохранения режущих свойств бруска на протяжении времени его контакта с обрабатываемым изделием бруску сообщают колебательное движение по дуге относительно вращающегося обрабатываемого изделия.
Предложенный способ создает условия для беспрепятственного удаления смазывающе-охлаждающей жидкостью осколков абразивных зерен и частиц металла из зоны обработки и обеспечивает самозатачивание абразивного бруска на протяжении всего времени его контакта с обрабатываемым изделием.
С этой целью изделию сообщают дополнительное в осевом направлении колебательное движение, а инструмент, например хон, выполняют соприкасающимся своей средней частью с изделием по линии, а в крайних положениях — по обрабатываемой цилиндрической поверхности.
На фиг. 1 изображена схема движения абразивного бруска и детали в процессе обработки; на фиг. 2 — схема движения одного бруска в процессе обработки.
Как видно из фиг. 1, сущность предлагаемого способа заключается в том, что наряду с продольными колебаниями П nð абразивным брускам 1, прижимаемым к обрабатываемой цилиндрической поверхности силой Р, сообщаются колебательные движения П,. с по дуге окружности, центр которой О, смещен относительно центра изделия О. Радиус этого дугогого колебания Р,„-л (см. фиг. 2) меньше радиуса обрабатываемой цилиндрической поверхности R „, .
Детали помимо указанных движений сообщается также возвратно-поступательное движение подачи S н вращение V относительно
15 той же оси.
В процессе периода колебаний абразивный брусок контактирует с обрабатываемой поверхностью либо по линии в своей средней части, либо по цилиндрической поверхности — в
20 крайних положениях.
25 Способ суперфиниширования цилиндрических изделий, например внутренних отверстий по авт. св. № 147933, отличающийся тем, что, с целью создания условий для беспрепятственного удаления охлаждающе-смазывающей
30 жидкостью осколков абразивных зерен и ча185228 ф /2 1 стиц металла из зоны обработки и обеспечения самозатачивания абразивных брусков на протяжении всего времени контакта с обрабатываемым изделием, изделию сообщают дополнительное в осевом направлении колебательное движение, а инструмент, например хон, выполняют соприкасающимся своей средней частью с изделием по линии, а в крайних положениях — по обрабатываемой цилиндриче5 ской поверхности.
