Способ изготовления абразивных изделий

Способ изготовления абразивных изделий

Иллюстрации

Показать все

Реферат

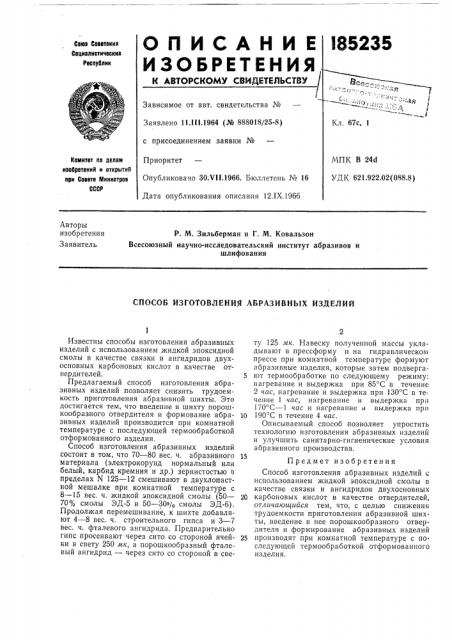

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.1 I l.1964 (№ 888018/25-8) с присоединением заявки №

Приоритет

Опубликовано ЗО.Ч1!.1966. Бюллетень № 16

Дата опубликования описания 12.IX.1966

Комитет по делам иаооретений к открытий при Совете Министров

СССР

Авторы изобретения

Заявитель

Р. М. Зильберман и Г. М. Ковальзон

Всесоюзный научно-исследовательский институт абразивов и шлифования

СПОСОБ ИЗГОТОВЛЕНИЯ АБРАЗИВНЫХ ИЗДЕЛИЙ

Известны способы изготовления абразивных изделий с использованием жидкой эпоксидной смолы в качестве связки и ангидридов двухосновных карбоновых кислот в качестве отвердителей.

Предлагаемый способ изготовления абразивных изделий позволяет снизить трудоемкость приготовления абразивной шихты. Это достигается тем, что введение в шихту порошкообразного отвердителя и формование абразивных изделий производится при комнатной температуре с последующей термообработкой отформованного изделия, Способ изготовления абразивных изделий состоит в том, что 70 — 80 вес. ч. абразивного материала (электрокорунд нормальный или белый, карбид кремния и др.) зернистостью в пределах N 125 — 12 смешивают в двухлопастной мешалке при комнатной температуре с

8 — 15 вес. ч. жидкой эпоксидной смолы (50—

70% смолы ЭД-5 и 50 — 30% смолы ЭД-6).

Продолжая перемешивание, к шихте добавляют 4 — 8 вес. ч. строительного гипса и 3 — 7 вес. ч. фталевого ангидрида. Предварительно гипс просеивают через сито со стороной ячейки в свету 250 мк, а порошкообразный фталевый ангидрид — через сито со стороной в све ó 125 мк. Навеску полученной массы укладывают в прессформу и на гидравлическом прессе при комнатной температуре формуют абразивные изделия, которые затем подверга5 ют термообработке по следующему режиму: нагревание и выдержка при 85 С в течение

2 «ас, нагревание и выдержка при 130 С в течение 1 час, нагревание и выдержка при

170 С вЂ” 1 час и нагревание и выдержка при

10 190 С в течение 4 час.

Описываемый способ позволяет упростить технологию изготовления абразивных изделий и улучшить санитарно-гигиенические условия абразивного производства.

Предмет изобретения

Способ изготовления абразивных изделий с использованием жидкой эпоксидной смолы в качестве связки и ангидридов двухосновных

20 карбоновых кислот в качестве отвердителей, отличающийся тем, что, с целью снижения трудоемкости приготовления абразивной шихты, введение в нее порошкообразного отвердителя и формирование абразивных изделий

25 производят при комнатной температуре с по. следующей термообработкой отформованного изделия.
