Реферат

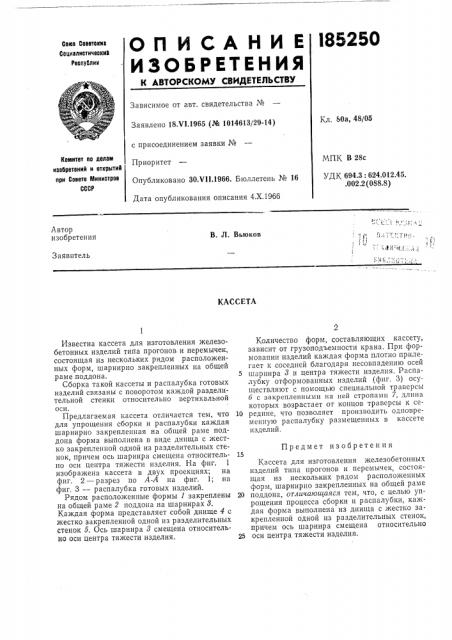

)85250

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Социвлистическив

Республик

Зависимое от авт. свидетельства №

Кл. SOa, 48/05

Заявлено 18.Ч1,1965 (№ 1014613/29-14) с присоединением заявки №

Приоритет

Опубликовано ЗО.Ч11.1966. Бюллетень № 16

Дата опубликования описания 4.Х.1966

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 28с

УДК 694.3: 624.012.45. .002.2 (088.8) Автор изобретения

В. Л. Вьюков

Заявитель

КАССЕТА

Известна кассета для изготовления железобетонных изделий типа прогонов и перемычек, состоящая из нескольких рядом расположенных форм, шарнирно закрепленных на общей раме поддона.

Сборка такой кассеты и распалубка готовых изделий связаны с поворотом каждой разделительной стенки относительно вертикальной оси.

Предлагаемая кассета отличается тем, что для упрощения сборки и распалубки каждая шарнирно закрепленная на общей раме поддона форма выполнена в виде днища с жестко закрепленной одной из разделительных стенок, причем ось шарнира смещена относительно оси центра тяжести изделия. На фиг. 1 изображена кассета в двух проекциях; на фиг. 2 — разрез по А А на фиг, 1; на фиг, 3 — распалубка готовых изделий.

Рядом расположенные формы 1 закреплены на общей раме 2 поддона на шарнирах 8.

Каждая форма представляет собой днище 4 с жестко закрепленной одной из разделительных стенок 5, Ось шарнира 8 смещена относительHG оси центра тяжести изделия.

Количество форм, составляющих кассету, зависит от грузоподъемности крана. При формовании изделий каждая форма плотно прилегает к соседней благодаря несовпадению осей шарнира 8 и центра тяжести изделия. Распалубку отформованных изделий (фиг. 3) осуществляют с помощью специальной траверсы

6 с закрепленными на пей стропами 7, длина которых возрастает от концов траверсы к се10 редине, что позволяет производить одновременную распалубку размещенных в кассете изделий.

Предмет изобретения

Кассета для изготовления железобетонных изделий типа прогонов и перемычек, состоящая из нескольких рядом расположенных форм, шарнирно закрепленных на общей раме

20 поддона, отличающаяся тем, что, с целью упрощения процесса сборки и распалубки, каждая форма выполнена из днища с жестко закрепленной одной из разделительных стенок, причем ось шарнира смещена относительно

25 ос» центра тяжести изделия,
