l85260

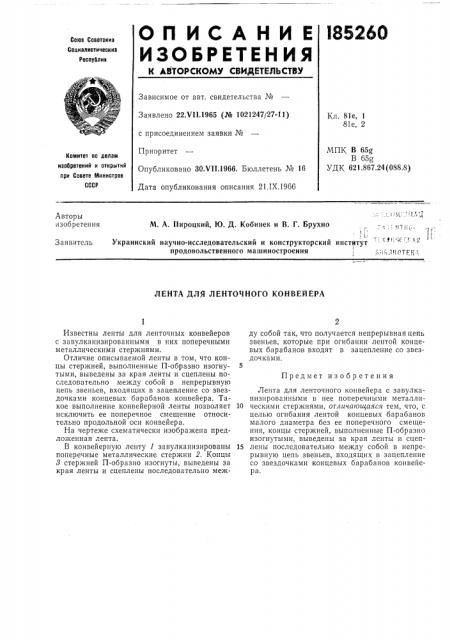

ОП ИСА НИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Соеетскиз

Социалистические

Респуолик

Зависимое от авт. свидетельства №

Заявлено 22.VII.1965 (№ 1021247/27-11) с присоединением заявки №

Приоритет

Опубликовано 30.VII.1966. Бюллетень № 16

Дата опубликования описания 21,1Х.1966

Кл. 81е, 1

81е, 2

МПК В 65

В 65g

УДК 621.867.24 (088.8) Комите по делам иэобретеиий и открытий при Совете Мииистрое

СССР

Авторы изобретения

М. А. Пироцкий, Ю. Д. Кобинек и В. Г. Брухио

Украинский научно-исследовательский и конструкторский институт продовольственного машиностроения

Заявитель ь. ь.1! ОТО. К, ЛЕНТА ДЛЯ ЛЕНТОЧНОГО КОНВЕЙЕРА

Предмет изобретения

Известны ленты для ленточных конвейеров с завулканизированными в них поперечными металлическими стержнями.

Отличие описываемой ленты в том, что концы стержней, выполненные П-образно изогнутыми, выведены за края ленты и сцеплены последовательно между собой в непрерывную цепь звеньев, входящих в зацепление со звездочками концевых барабанов конвейера. Такое выполнение конвейерной ленты позволяет исключить ее поперечное смещение относительно продольной оси конвейера.

На чертеже схематически изображена предложенная лента.

В конвейерную ленту 1 завулканизированы поперечные металлические стержни 2. Концы

8 стержней П-образно изогнуты, выведены за края ленты и сцеплены последовательно между собой так, что получается непрерывная цепь звеньев, которые при огибании лентой концевых барабанов входят в зацепление со звездочками.

Лента для ленточного конвейера с завулканизированными в нее поперечными металли10 ческими стержнями, отличающаяся тем, что, с целью огибания лентой концевых барабанов малого диаметра без ее поперечного смещения, концы стержней, выполненные П-образно изогнутыми, выведены за края ленты и сцеп15 лены последовательно между собой в непрерывную цепь звеньев, входящих в зацепление со звездочками концевых барабанов конвейера.
