Реферат

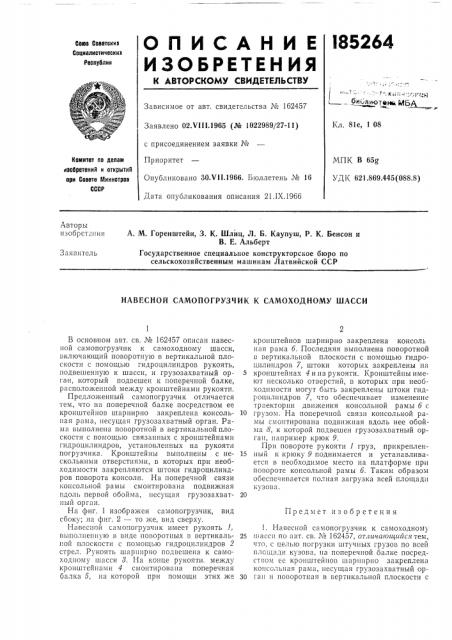

I85264

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬСТВУ

Согоа Соеетскиа

Социалистическиа

Республик

Зависимое от авт. свидетельства № 162457

Кл. 81е, 1 08

Заявлено 02.VI I I.1965 (№ 1022989/27-11) с присоединением заявки №

Приоритет

Опубликовано ЗО.VII.1966, Бюллетень № 16

Дата опубликования описания 21.IX.1966

МПК В 65g

УДК 621.869.445(088.8) Комитет по делам изобретений и открытий ори Сосете Мииистрав

СССР

Авторы изобретения

A. М. Горенштейн, 3. К. Шлиц, Л. Б. Каупуш, P. К. Бенсон и

В. Е. Альберт

Государственное специальное конструкторское бюро по сельскохозяйственным машинам Латвийской ССР

Заявитель

НАВЕСНОЙ САМОПОГРУЗЧИК К САМОХОДНОМУ ШАССИ

Предмет изобретения

В основном авт. св. _#_ 162457 описан навесной самопогрузчик к самоходному шасси, включающий поворотную в вертикальной плоскости с помощью гидроцилиндров рукоять, подвешенную к шасси, и грузозахватный орган, который подвешен к поперечной балке, расположенной между кронштейнами рукояти.

Предложенный самопогрузчик отличается тем, что на поперечной балке посредством ее кронштейнов шарнирно закреплена консольная рама, несущая грузозахватный орган. Рама выполнена поворотной в вертикальной плоскости с помощью связанных с кронштейнами гидроцилиндров, установленных на рукояти погрузчика. Кронштейны выполнены с несколькими отверстиями, в которых при необходимости закрепляются штоки гидроцилиндров поворота консоли. На поперечной связи консольной рамы смонтирована подвижная вдоль первой обойма, несущая грузозахватпый орган.

На фиг. 1 изображен самопогрузчик, вид сбоку; на фиг. 2 — то же, вид сверху.

Навесной самопогрузчик имеет рукоять !, выполнешгую в виде поворотных в вертикальной плоскости с помощью гидроцилиндров 2 стрел. Рукоять шарнирно подвешена к самоходному шасси 8. На конце рукояти. между кронштейнами 4 смонтирована поперечная балка б, на которой при помощи этих же кронштейнов шарнирно закреплена консоль ная рама б. Последняя выполнена поворотной в вертикальной плоскости с помощью гидроцилиндров 7, штоки которых закреплены на

5 кронштейнах 4 и на рукояти. Кронштейны имеют несколько отверстий, в которых при необходимости могут быть закреплены штоки гидроцилиндров 7, что обеспечивает изменение траектории движения консольной рамы б с

10 грузом. На поперечной связи консольной рамы смонтирована подвижная вдоль нее обойма 8, к которой подвешен грузозахватный орган, например крюк 9.

Прп повороте рукояти 1 груз, прикреплен15 ный к крюку 9 поднимается и устанавливается в необходимое место на платформе при повороте консольной рамы б. Таким образом обеспечивается полная загрузка всей площади кузова.

1. Навесной самопогрузчик к самоходному

25 шасси по авт. св. ¹ 162457, отличаюигийсятем, что, с целью погрузки штучных грузов по всей площади кузова, на поперечной балке посредстгом ее кронштейнов шарнирно закреплена консольная рама, несущая грузозахватный орЗ0 гап н поворотная в вертикальной плоскости с

)85264

Составитель В. Гаврилов

Редактор Л. Утехина Техред Л. К. I каченко Корректоры: С. H. Соколова и О Б Тюрина

Заказ 2719/13 Тираж 1400 Формат бум, 60X90 /а Обьем 0,21 пзд, л. Г1одписпое

ПНИИПИ Комитета по делам пзобретепп11 и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Тппогра<рпя, пр. Сапунова, 2 помощью связанных с кронштейнами гидроцилиндров, установленных на рукояти погрузчика.

2. Навесной самопогрузчик по п. 1, отличаюи ийся тем, что, с целью изменения траектории движения консольной рамы, кронштейны выполнены с несколькими отверстиями, в которых при необходимости закрепляются штоки гидроцилиндров поворота консоли.

3. Навесной самопогрузчик по п. 1, отличаюи1ийся тем, что на поперечной связи консольной рамы смонтирована подвижная вдоль первой обойма, несущая грузозахватный орган.
