Реферат



l8527l

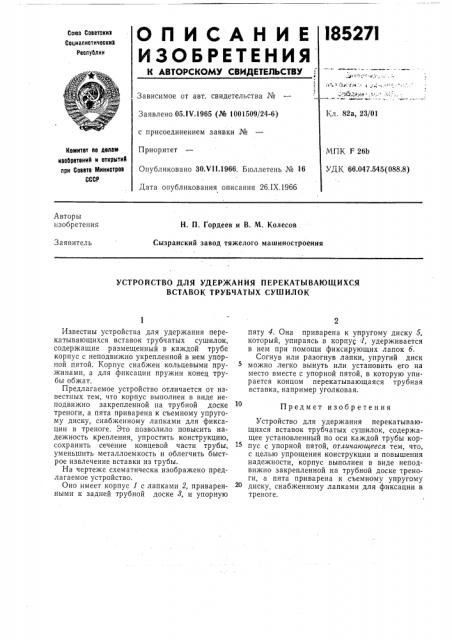

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советский

Социалистический

Республик (1

Зависимое от авт. свидетельства ¹ !з т ч» >

Кл. 82а, 23/01

Заявлено 05.IV.1965 (№ 1001509/24-6) с присоединением заявки №

Приоритет

Опубликовано 30.VII.1966. Бюллетень № 16

Дата опубликования описания 26.IX.|966

Комитет по делам изобретениЯ и открытий при Совете Министров

СССР

МПК F 26Ь

УДК 66.047.545(088.8) Авторы изобретения

Н. П. Гордеев и В. М. Колесов

Сызранский завод тяжелого машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ УДЕРЖАНИЯ ПЕРЕКАТЪ|ВАЮЩИХСЯ

ВСТАВОК ТРУБЧАТЫХ СУШИЛОК

Предмет изобретения

Известны устройства для удержания перекатывающихся вставок трубчатых сушилок, содержащие размещенный в каждой трубе корпус с неподвижно укрепленной в нем упорной пятой. Корпус снабжен кольцевыми пружинами, а для фиксации пружин конец трубы обжат.

Предлагаемое устройство отличается от известных тем, что корпус выполнен в виде неподвижно закрепленной па трубной доске треноги, а пята приварена к съемному упругому диску, снабженному лапками для фиксации в треноге. Это позволило повысить надежность крепления, упростить конструкцию, сохранить сечение концевой части трубы, уменьшить металлоемкость и облегчить быстрое извлечение вставки из трубы.

На чертеже схематически изображено предлагаемое устройство.

Оно имеет корпус 1 с лапками 2, приваренными к задней трубной доске 3, и упорную

2 пяту 4. Она приварена к упругому диску 5, который, упираясь в корпус 1, удерживается в нем при помощи фиксирующих лапок 6.

Согнув или разогнув лапки, упругий диск можно легко вынуть или установить его на место вместе с упорной пятой, в которую упирается концом перекатывающаяся трубная вставка, например уголковая.

Устройство для удержания перекатывающихся вставок трубчатых сушилок, содержащее установленный по оси каждой трубы корпус с упорной пятой, отличающееся тем, что, с целью упрощения конструкции и повышения надежности, корпус выполнен в виде неподвижно закрепленной на трубной доске треноги, а пята приварена к съемному упругому диску, снабженному лапками для фиксации в треноге.
