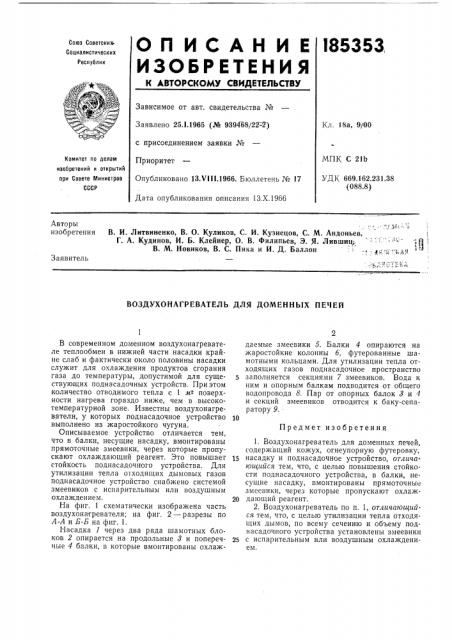

l85353, ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.|.1965 (№ 939468/22 ) с присоединением заявки №

Приоритет

Опубликовано 13,VI I I.1966. Бюллетень № 17

Дата опубликования описания 1З.Х.1966

Кл. 18а, 9/00

МПК С 21b

УДК 669.162.231.38 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. И. Литвиненко, В. О. Куликов, С. И. Кузнецов, С. М. Андоньев, Г. А. Кудинов, И. Б. Клейнер, О. В, Филипьев, 3. Я. Лившиц-,.

В. М. Новиков, В. С. Пика и И. Д. Баллон

Заявитель

ВОЗДУХОНАГРЕВАТЕЛЬ ДЛЯ ДОМЕННЪ|Х ПЕЧЕИ

Предмет изобретения

В современном доменном воздухонагревателе теплообмен в нижней части насадки крайне слаб и фактически около половины насадки служит для охлаждения продуктов сгорания газа до температуры, допустимой для существующих поднасадочных устройств. При этом количество отводимого тепла с 1 ме поверхности нагрева гораздо ниже, чем в высокотемпературной зоне. Известны воздухонагреватели, у которых поднасадочное устройство выполнено из жаростойкого чугуна.

Описываемое устройство отличается тем, что в балки, несущие насадку, вмонтированы прямоточные змеевики, через которые пропускают охлаждающий реагент, Это повышает стойкость поднасадочного устройства. Для утилизации тепла о ходящих дымовых газов поднасадочное устройство снабжено системой змеевиков с испарительным или воздушным охлаждением.

На фиг. 1 схематически изображена часть воздухонагревателя; на фиг. 2 — разрезы по

А-А и Б-Б на фиг. 1.

Насадка 1 через два ряда шамотных блоков 2 опирается на продольные 8 и поперечные 4 балки, в которые вмонтированы охлаждаемые змеевики 5. Балки 4 опираются на жаростойкие колонны 6, футерованные шамотными кольцами. Для утилизации тепла отходящих газов поднасадочное пространство заполняется секциями 7 змеевиков. Вода к ним и опорным балкам подводится от общего водопровода 8, Пар от опорных балок 3 и 4 и секций змеевиков отводится к баку-сепаратору 9.

1. Воздухонагреватель для доменных печей, содержащий кожух, огнеупорную футеровку, 15 насадку и поднасадочное устройство, отличающийся тем, что, с целью повышения стойкости поднасадочного устройства, в балки, несущие насадку, вмонтированы прямоточные змеевики, через которые пропускают охлаж20 дающий реагент.

2. Воздухонагреватель по п. 1, отличающийся тем, что, с целью утилизации тепла отходящих дымов, по всему сечению и объему поднасадочного устройства установлены змеевики

25 с испарительным или воздушным охлаждением.
