Патент ссср 185468
Патент 185468
Классы МПК
Патент ссср 185468
Иллюстрации
Реферат

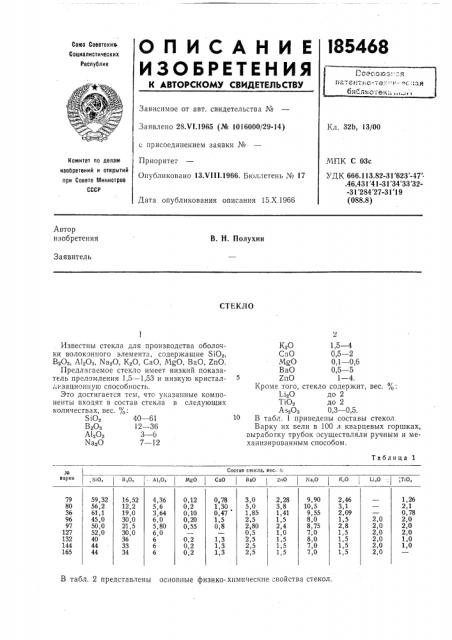

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
I85468
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 28. т 1.1965 (№ 1016000/29-14) с присоединением заявки №
Приоритет
Опубликовано 13. т/1!1.1966. Бюллетень ¹ 17
Кл. 32Ь, 13/00
МПК С 03с
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 666.113.82-31 623 -47 .46,431 41-31 34 33 32-31 284 27-31 19 (088.8) Дата опубликования описания 15.Х.1966
Автор изобретения
В. Н. Полухин
Заявитель
СТЕКЛО
Кзо 1,5 — 4
СаО 0,5 — 2
XgO 0,1 — 0,6
ВаО 0,5 — 5
ZnO 1 — 4.
Кроме того, стекло содержит, вес. %:
Li>O до 2
ТтОе до 2
Аз Оз 03 — 05
В табл. 1 приведены составы стекол.
Варку их вели в 100 л. кварцевых горшках, вырабогку трубок осуществляли ручным и механизированным способом.
Известны стекла для производства оболочки волоконного элемента, содержащие SiO>, ВзОз, Л1зОз, Na20, К О, СаО, NgO, ВаО, ZnO.
Предлагаемое стекло имеет низкий показатель преломления 1,5- — 1,53 и низкую кристализационнуio способность.
Это достигается тем, что указанные компоненты входят в состав стекла в следующих количествах, вес. %:
SiO> 40 — 61 10
В Оз 12 — 36
А!з Оз 3 — 6
Na2O 7 — 12
Таблица 1
Состав стекла, вес. о
Ка,о К,О Ы,,О
B;O I - А1;О
16gO ) Сао Вао ZnO варки
;TiО,.,s о.
1,26
2,1
0,78
2,0
2,0
2,0
1,0
1,0
2,0
2,0
2,0
2,0
2,0
2,0
В табл. 2 представлены основные физико-химические свойства стекол.
79
36
96
97
127
132
144
165
59,32
56,2
61,1
45,0
50,0
52,0
44
16,52
12,2
19,0
30,0
21,5
30,0
36
33
4,36
5,6
3,64
6,0
5,80
6,0
6
0,12
0,2
0,10
0,20
0,55
0,2
0,2
0,2
0,78
1,30
0,47
1,5
0,8
1,3
1,3
1,3
3,0
5,0
1,85
2,5
2,80
0,5
2,5
2,5
2,5
2,28
3,8
1,41
1,5
2,4
1,0
1,5
1,5
1,5
9,90
10,5
9,55
8,0
8,75
7,0
8,0
7,0
7,0
2,46
3,1
2,09
1,5
2,8
1,5
1,5
1,5
1,5
185468
Таблица 2
Температура, С по
М варки при
1дч =4 отжита спекания
780
628
606
550 (600
568
578
480
1,5197
1,5325
1,5106
1,5273
79
86
800
490
1,5328
780
460
1,5021
1, 5233
1,5214
1,5157
127
132
144
165
Составитель Н. Нечаева
Корректры: С. М. Белугина и В. Е. Соколова
Редактор Э. Н. Шибаева Техред А. А. Камышникова
Заказ 3024j9 Тираж 750 Формат бум. 60><90 >
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, по. Серова, д. 4
Типография, пр. Сапунова, 2
Предмет изобретения
Стекло на основе SIO, В20з, А1вОз, Na20, 4
K:О, СаО, MgO, ВаО, ZnO, отличающееся тем, что, с целью цолучения стекол с малым показателем преломления 1,5 — 1,53 и низкой кристаллизационной способностью, указанные компоненты входят в состав стекла в следуютЦИХ КОЛИЧЕСтнаХ, ВЕС. о7,:
SiO 40 — 61
В20з 12 — 36
A4Og 3 — 6
10 Na2O 7 — 12
КвО 1,5 — 4
СаО 0,5 — 2
MgO 0,1 — 0,6
ВаО 0,5 — 5
15 ZnO 1 — 4 и, кроме того, оно содержит, вес. о4:
Li20 до 2
TiO2 до 2
As2O3 0,3 — 0,5.
