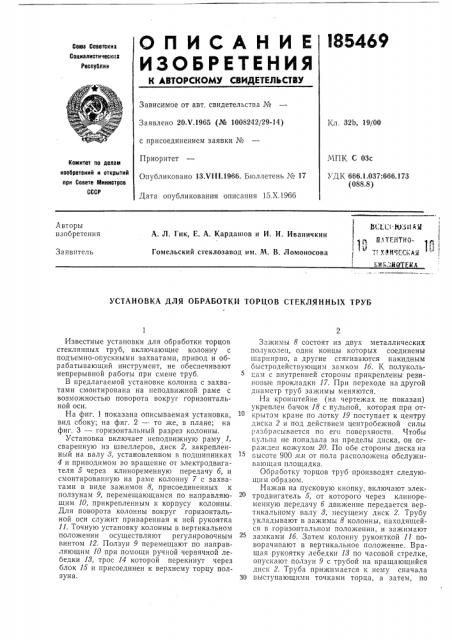

ОПИСАНИЕ

И ЗОБ РЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтскиз

Сопиалистическпл

Республик

Зависимое от авт. свидетельства №

Заявлено 20Л .1965 (№ 1008242/29-14) с присоединением заявки №

Приоритет

Опубликовано 13Х111.1966. Бюллетень № 17

Дата опубликования описания 15.Х.19бб

Кл. 32b, 19/00

МПК С 03с

УДК 666.1,037:666.173 (088.8) Комитет по делам изобретений и открытий при Совете Мииистрое

СССР

1

ВС1.С1 Kl ýà1 а Û

1т П.т ТГi1TH0Т УРН ГО:ag

ЕИ1 ЛНОТ KA

Авторы изобретения

А. Л. Гик, Е. А. Кардашов и И. И. Иваничкин

Гомельский стеклозавод им. М. В. Ломоносова

Заявитель

УСТАНОВКА ДЛЯ ОБРАБОТКИ ТОРЦОВ СТЕКЛЯННЫХ ТРУБ

Известные установки для обработки торцов стеклянных труб, включающие колонну с подъемно-опускными захватами, привод и обрабатывающий инструмент, не ооеспечивают непрерывной работы при смене труб.

В предлагаемой установке колонна с захватами смонтирована на неподвижной раме с возможностью поворота вокруг горизонтальной оси.

На фиг. 1 показана описываемая установка, вид сбоку; на фиг, 2 — то же, в плане; на фиг. 3 — горизонтальный разрез колонны.

Установка включает неподвижную раму 1, сваренную из швеллеров, диск 2, закрепленный на валу 8, установленном в подшипниках

4 и приводимом во вращение от электродвигателя 5 через клиноременную передачу 6, и смонтированную на раме колонну 7 с захватами в виде зажимов 8, присоединенных к ползунам 9, перемещающимся по направляющим 10, прикрепленным к корпусу колонны.

Для поворота колонны вокруг горизонтальной оси служит приваренная к ней рукоятка

11. Точную установку колонны в вертикальном положении осуществляют регулировочным винтом 12. Ползун 9 перемещают по направляющим 10 при помощи ручной червячной лебедки 18, трос 14 которой перекинут через блок 15 и присоединен к верхнему торцу ползуна.

Зажимы 8 состоят из двух металлических полуколец, одни концы которых соединены шарнирно, а другие стягиваются накидным быстродействующим замком 16. K полукольцам с внутренней стороны прикреплены резиновые прокладки 17. При переходе на другой диаметр труб зажимы меняются.

На кронштейне (на чертежах не показан) укреплен бачок 18 с пульпой, которая при открытом кране по лотку 19 поступает к центру диска 2 и под действием центробежной силы разбрасывается по его поверхности. Чтобы гульпа не попадала за пределы диска, îí огражден кожухом 20. По оое стороны диска на высоте 900 ял от пола расположена обслуживающая площадка.

Обработку торцов труб производят следующим образом.

Нажав на пусковую кнопку, включают электродвигатель 5, от которого через клиноременную передачу 6 движение передается вертикальному валу 8, несущему диск 2. Трубу укладывают в зажимы 8 колонны, находящейся в горизонтальном положении, и зажимают замками 16. Затем колонну рукояткой 11 поворачивают в вертикальное положение. Вращая рукоятку лебедки 18 по часовой стрелке, опускают ползун 9 с трубой на вращающийся диск 2. Труба прижимается к нему сначала

30 выступающими точками торца, а затем, по

185469

Фа г ! иг 2 мере стачивания, всей поверхностью торца.

Таким образом устанавливаются четыре трубы.

Через некоторое время, вращая рукоятку лебедки против часовой стрелки, ползун с первой установленной трубой поднимают íà определенную высоту и проверяют торец. Если процесс обработки не закончен, труоу снова опускают, если же закончен, колонну с трубой поворачивают в горизонтальное положение, зажимы освобождают и трубу снимают.

Предмет изобретения

Установка для обработки торцов стеклянных труб, включающая колонну с подъемноопускными захватами, привод и обрабатывающий инструмент, отличающаяся тем, что, с целью непрерывной работы установки при смене труб, колонна с захватами смонтирована на неподвижной раме с возможностью поворота вокруг горизонтальной оси.
