Реферат

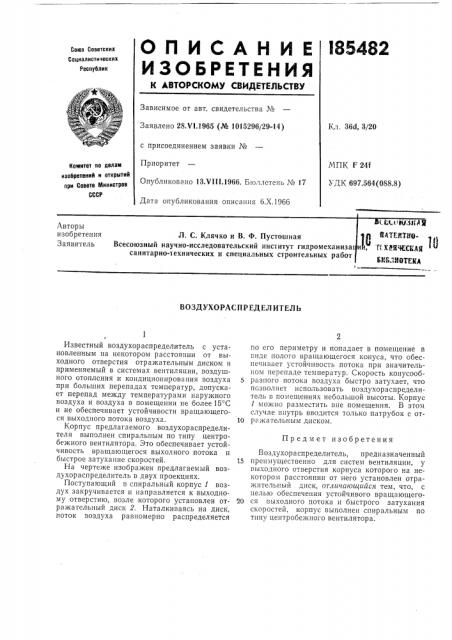

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

R kBTOPCHOMY С ИДЕТЕ СТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28Х!.1965 (№ 1015296/29-14) К.л. 36d, 3/20 с присоединением заявки №

Приоритет

Опубликовано 13.VII I.1966. Бюллетень № 17

Дата опубликования описания 6.Х.19бб

МПК I. 24f

УДК 697.564(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

E. т-«и;моя

<<ТЕИТИО"тч асит 1"

Авторы изобретения

Заявитель

Л. С. Клячко и В. Ф. Пустошная

Всесоюзный научно-исследовательский институт гидромеханиза санитарно-технических и специальных строительных работ

ВОЗДУХОРАСПРЕДЕЛ ИТЕЛЬ

Предмет изобретения

Известный воздухораспределитель с установленным на некотором расстоянии от выходного отверстия отражательным диском и применяемый в системах вентиляции, воздушного отопления и кондиционирования воздуха при больших перепадах температур, допускает перепад между температурами наружного воздуха и воздуха в помещении не более 15 С и не обеспечивает устойчивости вращающегося выходного потока воздуха.

Корпус предлагаемого воздухораспределителя выполнен спиральным по типу центробежного вентилятора. Это обеспечивает устойчивость вращающегося выходного потока и быстрое затухание скоростей.

На чертеже изображен предлагаемый воздухораспределитель в двух проекциях.

Поступающий в спиральный корпус 1 воздух закручивается и направляется к выходному отверстию, возле которого установлен отражательный диск 2. Наталкиваясь на диск, поток воздуха равномерно распределяется по его периметру и попадает в помещение в виде полого вращающегося конуса, что обеспечивает устойчивость потока при значительном перепаде температур. Скорость конусооб5 разного потока воздуха быстро затухает, что позволяет использовать воздухораспределитель в помещениях небольшой высоты. Корпус

1 можно разместить вне помещения. В этом случае внутрь вводится только патрубок с от10 ражательным диском.

Воздухораспределитель, предназначенный

15 преимущественно для систем вентиляции, у выходного отверстия корпуса которого на некотором расстоянии от него установлен отражательный диск, отличающийся тем, что, с целью обеспечения устойчивого вращающего20 ся выходного потока и быстрого затухания скоростей, корпус выполнен спиральным по типу центробежного вентилятора.

185482

Составитель Э. Черкасова

Редактор Н. Громов 1ехред Г. Е. Петровская Корректоры: С. Н. Соколова и Е, Д. Курдюмова

Заказ 3008/10 Тираж 1175 Формат бум. 60X90 /ц Объем 0,13 изд. л. Подписное
