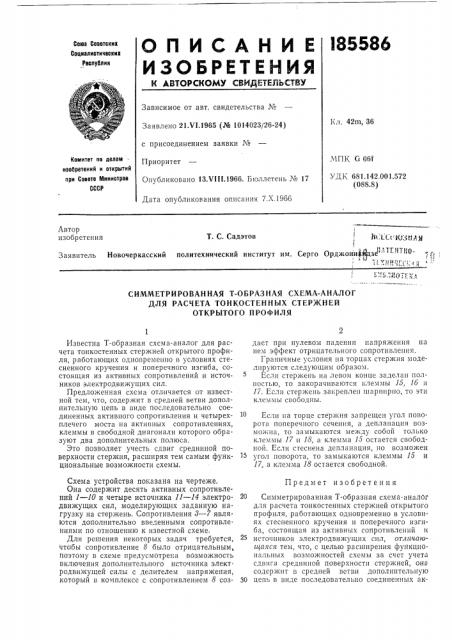

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Ел. 42m, 36

Заявлено 21.VI,1965 (№ 1014023/26-24) с присоединением заявки №

Приоритет

Опубликовано 13. т 111.1966. Бюллетень № 17

Дата опубликования описания 7.Х.1966

МПК б 06f

УДК 681.142.001.572 (088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Автор изобретения

T. С. Садэтов Ь:1. (.! g,; }ау

iiI политехнический институт им. Серго ОрджониЦ дз1" 1Гл"" 0 !,"!

V} }! 1г - ! *

Заявитель Новочеркасский

Г i>i T3 съ

С ИММЕТРИ РОВАН НАЯ Т-ОБРАЗНАЯ СХЕМА-АНАЛОГ

ДЛЯ РАСЧЕТА ТОНКОСТЕННЫХ СТЕРЖНЕЙ

ОТКРЫТОГО ПРОФИЛЯ

Предмет изобретения

Известна Т-образная схема-аналог для расчета тонкостенных стержней открытого профиля, работающих одновременно в условиях стесненного кручения и поперечного изгиба, состоящая из активных сопротивлений и источников электродвижущих сил.

Предложенная схема отличается от известной тем, что, содержит в средней ветви дополнительную цепь в виде последовательно соединенных активного сопротивления и четырехплечего моста на активных сопротивлениях, клеммы в свободной диагонали которого образуют два дополнительных полюса.

Это позволяет учесть сдвиг срединной поверхности стержня, расширяя тем самым функциональные возможности схемы, Схема устройства показана на чертеже.

Она содержит десять активных сопротивлений 1 — 10 и четыре источника 11 — 14 электродвижущих сил, моделирующих заданную нагрузку на стержень. Сопротивления 3 — 7 являются дополнительно введенными сопротивлениями по отношению к известной схеме.

Для решения некоторых задач требуется, чтс}бы сопротивление 8 было отрицательным, поэтому в схеме предусмотрена возможность включения дополнительного источника элект. родвижущей силы с делителем напряжения, который в комплексе с сопротивлением 8 создает при нулевом падении напряжения на пем эффект отрицательного сопротивления.

Граничные условия на торцах стержня моделируются следующим образом.

Если стержень на левом конце заделан полностью, то закорачиваются клеммы 15, 16 и

17. Если стержень закреплен шарнирно, то эти клеммы свободны.

Если иа торце стержня запрещен угол поворота поперечного сечения, а депланация возмож}!а, то замыка}отся между сооой только клеммы 17 и 18, а клемма 15 остается свободной. Если стеснена деплаиация, но возможен угол поворота, то замыкаются клеммы 15 и

17, а клемма 18 остается свободной, 20 Симметрированная Т-образная схема-аналог для расчета тонкостенных стержней открытого профиля, работающих одновременно в условиях стесненного кручения и поперечного изгиба, состоящая из активных сопротивлений и источников электродвижущих сил, ото}}ча}ощаяся тем, что, с целью расширения функциональных возможностей схемы за счет учета сдвига срединной поверхности стержней, оНВ содержит в средней ветви дополнительную

30 цепь в виде последовательно соединенных ак185586

)О

Составитель В. А. Киселев

Редактор Л. А. Утехина Текред T. П. Курилко Корректоры: В. 11. ФедуЛова и О. Б, Тюрина

Заказ 3009/13 Тираж 1075 Формат бум. 60)(90 /ц Объем 0,13 изд. л. Подписное

1зНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 тивного сопротивления и четырехплечего моста на активных сопротивлениях, клеммы в свободной диагонали которого образуют два дополнительных полюса.
