Реферат

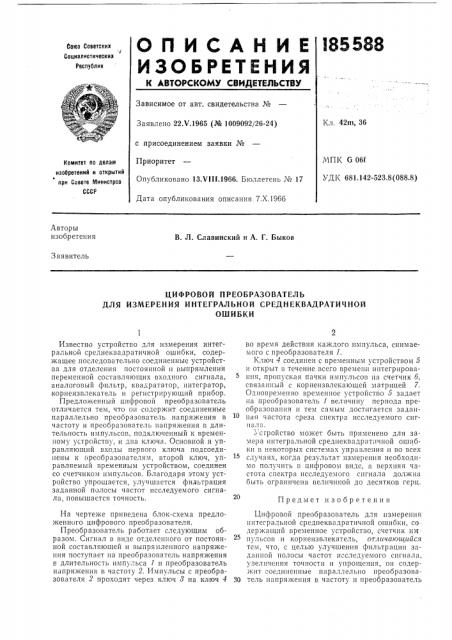

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских с

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42m, 36

Заявлено 22.Ч.1965 (№ 1009092/26-24) с присоединением заявки №

Приоритет

Опубликовано 13.VI II.1966. Бтоллетень № 17

Дата опубликования описания 7.Х.1966

МПК G 061

УДК 681.142-523.8(088.8) Комитет по делам изобретеиий и открытий при Совете Министров

СССР

Авторы изобретения

В. Л. Славинский и А. Г. Быков

Заявитель

ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ

ДЛЯ ИЗМЕРЕНИЯ ИНТЕГРАЛЬНОЙ СРЕДНЕКВАДРАТИЧНОЙ

ОШИБКИ

Предмет изобретения

Известно устройство для измерения интегральной среднеквадратичной ошибки, содержащее последовательно соединенные устройства для отделения постоянной и выпрямления переменной составляющих входного сигнала, аналоговый фильтр, квадрататор, интегратор, корнеизвлекатель и регистрирующий прибор.

Предложенный цифровой преобразователь отличается тем, что он содер>кит соединенные параллельно преобразователь напряжения в частоту и преобразователь напряжения в длительность импульсов, подключенный к временному устройству, и два ключа. Основной и управляющий входы первого ключа подсоединены к преобразователям, второй ключ, управляемый временным устройством, соединен со счетчиком импульсов. Благодаря этому устройство упрощастся, улучшается фильтрация заданной полосы частот исследуемого сигнала, повышается точность.

На черте>ке приведена блок-схема предложенного цифрового преобразователя.

Преооразователь работает следующим образом. Сигнал в виде отделенного от постоянной составляющей и выпрямленного напряжения поступает на преобразователь напряжения в длительность импульса I и преобразователь напря>кения в частоту 2. Импульсы с преобразователя 2 проходят через клточ > на ключ 4 во время действия каждого импульса, снимаемого с преобразователя 1.

Ключ 4 соединен с временным устройством 5 и открыт в течение всего времени интегрирования, пропуская пачки импульсов на счетчик 6, связанный с корнеизвлекающей матрицей 7.

Одновременно временное устройство 5 задает па преобразователь 1 величину периода преобразования и тем самым достигается заданная частота среза спектра исследуемого сигналаа., ñãðoéñòâ0 может быть применено для замера интегральной среднеквадратичной ошибки в некоторых системах управления и во всех случаях, когда результат измерения необходимо получить в цифровом виде, а верхняя частота спектра исследуемого сигнала должна быть ограничена величиной до десятков герц.

Цифровой преобразователь для измерения интегральной среднеквадратичной ошибки, со держащий временное устройство, счетчик импульсов и корнеизвлекатель, отлачатощай ся тем, что, с целтио улучшения фильтрации заданной полосы частот исследуемого сигнала, узеличепия точности и упрощения, он содер>кит соединенные параллельно преобразова30 тель напряжения в частоту и преобразователь

185588

Составитель Г. Г. Шаповал

Редактор И. Г. Карпас Техред T. П. Курилко Корректоры: В. П. Федулова и О. Б. Тюрина

Заказ 3009/15 Тираж 1075 Формат бум. 60X90% Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС1»

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 напряжения в длительность импульсов, подключенный к временному устройству, и два ключа, основной и управляющий входы первого подсоединены к преобразователям, второй ключ, управляемый временным устройством, соединен со счетчиком импульсов.
