Реферат

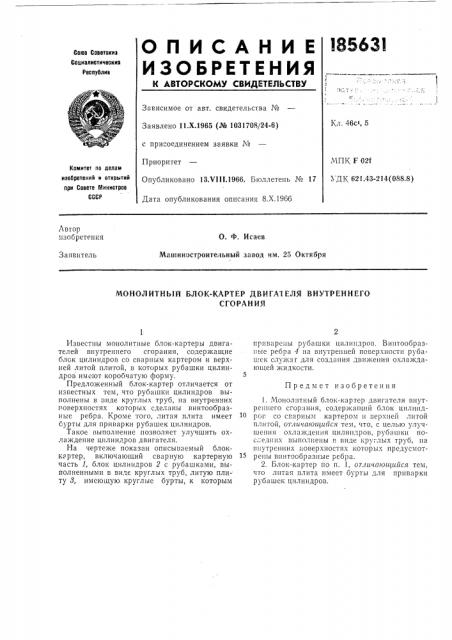

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистические

Республин

Зависимое от авт. свидетельства №

Кл. 46ст, 5

Заявлено 11.Х.1965 (¹ 1031708/24-6) с присоединением заявки ¹

ЫПК F 02f

Ъ ДК 621.43-214 (088.8) Приори гет

Опубликовано 13.т 1!!.1966. Бюллетень № 11

Дата опубликования описания 8.Х.19бб

Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

О. Ф. Исаев

Машиностроительный завод чм. 25 Октября

Заявитель

МОНОЛИТНЫЙ БЛОК-КАРТЕР ДВИГАЧ ЕЛЯ ВНУТРЕННЕГО

СГОРАНИЯ

Пр едм ет изобретения

Известны монолитные блок-картеры двигателей внутреннего сгорания, содержащие блок цилиндров со сварным картером и верхней литой плитой, в которых рубашки цилиндров име от коробчатую форму.

Предложенный блок-картер отличается от известных тем, что рубашки цилиндров выполнены в виде круглых труб, на внутренних поверхностях которых сделаны винтообразные ребра. Кроме того, литая плита имеет бурты для приварки рубашек цилиндров.

Такое выполнение позволяет улучшить охлаждение цилиндров двигателя.

На чертеже показан описываемый блоккартер, включающий сварную картерную часть 1, блок цилиндров 2 с рубашками, выполненными в виде круглых труб, литую плиту 8, имеющую круглые бурты, к которым приварены рубашки цилиндров. Виитообразпые ребра 4 на внутренней поверхности рубашек служат для создания движения охлаждающей жидкости, 5

1. Монолитный блок-картер двигателя внутрен его сгорания, содержаппгй блок цилппдрс г со сваоным картером и верхней литой плитой, оТ.ãà÷ïþø,èéñÿ тем, что, с целью улучшешгя охлаждения цилиндров, рубашки пос.;едких выполнены в виде круглых труб, па внутренних поверхностях которых предусмот15 репы винтообразиые ребра.

2. Блок-картер по п. 1, отликпгошийся тем, что литая плита имеет бурты для приварки рубашек цилиндров, 185631

Заказ 3021/11 Тир",æ 575 Формат бум. 60 90 /ц Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам пзобретенпй и открытий IIplt Совете Министров СССР

Москва, Цен.р, пр. Серова, д. 4

Типография, пр. Сзг; эва, д. 2

Составитель Ю. Васильев

Редактор Е. А. Кречетова Текред T. П. Курилко тГорректоры; T. В. Муллина и Е. Ф. Полионовг
