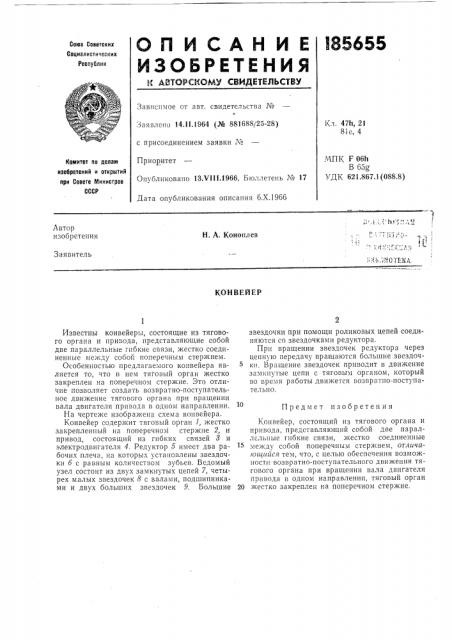

ОП И CAH И Е

ИЗОЬГЕтЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 47h, 21

81е, 4

Заявлено 14.}}.1964 (№ 881688/25-28) с присоединением заявки ¹

Приоритет

Опубликовано 13;Ч}11.1966. Бюллетень ¹ 17

Дата опубликования описания б.Х.19бб

МПК F 06h

В ббпр

УДК 621.867.1(088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Лвтор изобретения

H. А. Коноплев

Заявитель! . 1ь 110ТЕRA

КОНВЕЙЕР звездочки при помощи роликовых цепей соединяются со звездочками редуктора.

Прн вращении звездочек редуктора через цепную передачу вращаются большие звездочки, Вращение звездочек приводит в движение замкнутые цепи с тяговым органом, который во время работы движется возвратно-поступательно.

Конвейер, состоящий из тягового органа и привода. представляющий собой две параллельные гибкие связи, жестко соединенные между собой поперечным стержнем, отлича>ои1ийся тем, что, с целью обеспечения возможности возвратно-поступательного движения тягового органа при вращении вала двигателя привода в одном направлении, тяговый орган

20 жестко закреплен на поперечном стержне, Известны конвейеры, состоящие из тягового органа и привода, представляющие собой две параллельные гибкие связи, жестко соединенные между собой поперечным стержнем.

Особенностью предлагаемого конвейера является то, что в нем тяговый орган жестко закреплен на поперечном стержне. Это отличие позволяет создать возвратно-поступательное движение тягового органа при вращении вала двигателя привода в одном направлении.

На чертеже изображена схема конвейера.

Конвейер содержит тяговый орган 1, жестко закрепленный на поперечном стержне 2, и привод, состоящий из гибких связей 8 и электродвигателя 4. Редуктор 5 имеет два рабочих плеча, на которых установлены звездочки б с равным количеством зубьев. Ведомый узел состоит из двух замкнутых цепей 7, четырех малых звездочек 8 с валами, подшипниками и двух больших звездочек 9. Большие

Предмет изобретения

5 б 7 Ь 9 3 2
