Реферат



l85662

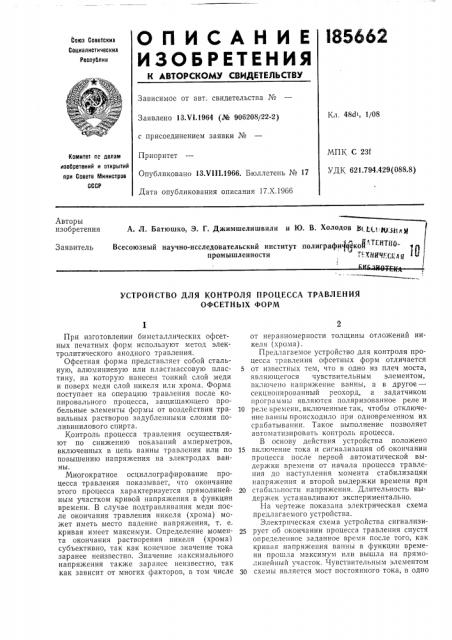

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 48d<, 1/08

Заявлено 13.И.1964 (№ 906208/22-2) с присоединением заявки №

Приоритет

Опубликовано 13.VIII.1966. Бюллетень № 17

Дата опубликования описания 17.Х.196б

МПК С 23f

УДК 621.794.429(088.8) Комитет пе делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

A. JI. Батюшко, Э. Г. Джимшелишвили и Ю. В. Холодов В1 ggt.,щ111„1

Всесоюзный научно-исследовательский институт полиграфи цеко1"TLHT110промышленности, У1щцГП, д11 х Ц

l ! i

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОЦЕССА ТРАВЛЕНИЯ

ОФСЕТНЫХ ФОРМ

При изготовлении биметаллических офсетных печатных форм используют метод электролитического анодного травления.

Офсетная форма представляет собой стальную, алюминиевую или пластмассовую пластину, на которую нанесен тонкий слой меди и поверх меди слой никеля или хрома. Форма поступает на операцию травления после копировального процесса, защищающего пробельные элементы формы от воздействия травильных растворов задубленными слоями поливинилового спирта.

Контроль процесса травления осуществляют по снижению показаний амперметров, включенных в цепь ванны травления или по повышению напряжения на электродах ванны.

Многократное осциллографирование процесса травления показывает, что окончание этого процесса характеризуется прямолинейным участком кривой напряжения в функции времени. В случае подтравливания меди после окончания травления никеля (хрома) может иметь место падение напряжения, т. е. кривая имеет максимум. Определение момента окончания растворения никеля (хрома) субъективно, так как конечное значение тока заранее неизвестно. Значение максимального напряжения также заранее неизвестно, так как зависит от многих факторов, в том числе от неравномерности толщины отложений никеля (хрома).

Предлагаемое устройство для контроля процесса травления офсетных форм отличается

5 от известных тем, что в одно из плеч моста, являющегося чувствительным элементом, включено напряжение ванны, а в другое— секциопированный реохорд, а задатчиком программы являются поляризованное реле и

10 реле времени, включенные так, чтобы отключение ванны происходило при одновременном их срабатывании. Такое выполнение позволяет автоматизировать контроль процесса.

В основу действия устройства положено

15 включение тока и сигнализация об окончании процесса после первой автоматической выдержки времени от начала процесса травления до наступления момента стабилизации напряжения и второй выдержки времени при

20 стабильности напряжения. Длительность выдержек устанавливают экспериментально.

На чертеже показана электрическая схема предлагаемого устройства.

Электрическая схема устройства сигнализи25 рует об окончании процесса травления спустя определенное заданное время после того, как кривая напряжения ванны в функции времени прошла максимум или вышла на прямолинейный участок. Чувствительным элементом

30 схемы является мост постоянного тока, в одно

)85662 из плеч которого включено напряжение ванны, а в другое — — секционированный реохорд

1, отделын. е секции которого переключает шаговый искатель 2 при разбалансе моста.

У силитель мощности состоит из двух триодов

3, 4, включенных встреч; о-параллельно. В цепь коллекторов этих триодов включены обмотки поляризованного реле б. Релейный исполнительный оргап состоит из промежуточных реле б, 7, 8, 9, 10 и панелей шагового иска- 10 теля 11.

При сбалансированном мосте по обмоткам поляризованного реле протекает ток, равный по величине и противоположный по направлению. При подключении напряжения на элек- 15 тролитическую ванну вк;почается промежуточное реле б, которое замыкает цепь питания реле 12 времени, начинающего отсчет первой выдержки времени. После окончания этой выдержки реле времени включает цепь 20 питания реле 7, которое, самоблокируясь, подключает реле 8. Реле 8 одновременным действием замыкающего и размыкающего контактов включает в плечо измерительного моста напряжение ванны, вследствие чего мо- 25 жет наступить разбаланс моста. При этом регулирующий магнитный поток заставляет сработать поляризованное реле и его замыкающий контакт включит обмотку промежуточного ре.че 10. Реле 10 своим переключающим 30 контактом разрывает цепь питания реле 12 времени и шунтирует его зарядный конденсатор, а замыкающим контактом включает цепь питания обмотки шагового искателя 2.

Последний вводит последовательно в измери- 55 тельную мостовую схему секции реохорда 1, компенсируя имеющийся разбаланс. При этом поляризованное реле б возвращается в нейтральное положение, обесточивает цепь обмотки шагового искателя и включает реле 12 времени, отсчитывающее вторую выдержку.

Изменение выдержки времени осуществляют за счет шунтирования части сопротивления в зарядной цепи конденсатора реле 12 времени замыкающим контактом реле 7.

Если в течение второй выдержки времени напряжение на ванне изменится, цикл повторяется до тех пор, пока кривая напряжения на ванне не выйдет на прямолинейный участок, после чего реле 9 замыкается. При этом разомкнется цепь питания реле 7 и замкнется цепь шагового искателя, вследствие чего он вернется в исходное положение. В схеме предусмотрена световая сигнализация начала процесса травления, момента подключения измерительной схемы и окончания процесса.

Предмет изобретения

Устройство для контроля процесса травления офсетных форм, состоящее из чувствительного элемента в виде моста постоянного тока, усилителя мощности, задатчика программы и релейного исполнительного органа, отличающееся тем, что, с целью автоматизации контроля процесса, в одно из плеч моста включено напряжение ванны, в другое — секционированный реохорд, а задатчик программы представляет поляризованное реле и реле времени, включе.ríûå так, чтобы отключение ванны происходило при одновременном их срабатывании.
