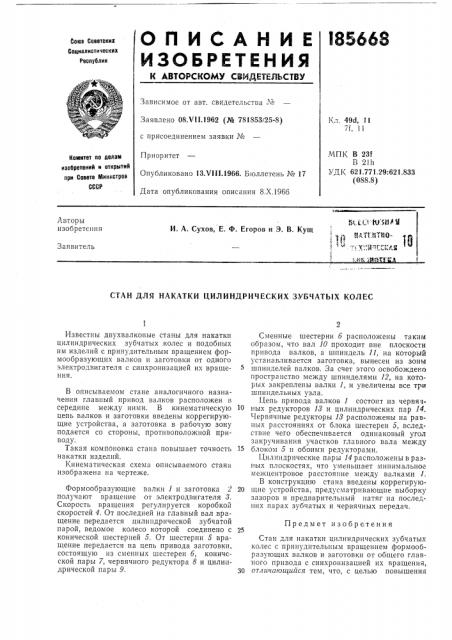

О П И С А Н И Е I85668
ИЗОЫРЕтЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз COBBTGKHX
Социалистических
Республик
Зависимое от авт. свидетельства М
Заявлено 08Х1I.1962 (№ 781853/25-8) с присоединением заявки №
Приоритет
Опубликовано 13.VI I I.1966. Бюллетень № 17
Дата опубликования описания 8.Х.1965
Кл. 49d, 11
71, 11
МПК, В 23f
В 2)}1
УДК 621.771.29:621.833 (088,8) Комитет по делам изобретений и открытий при Совете уйинистрое
СССР
Авторы изобретения
ЬЫО Ю.11 Л 11
И. А. Сухов, Е. Ф. Егоров и Э. В. Кущ
Заявитель
СТАН ДЛЯ НАКАТКИ ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЪ!Х КОЛЕС
Предмет изобретения
Известны двухвалковые станы для накатки цилиндрических зубчатых колес и подобных им изделий с принудительным вращением формообразующих валков и заготовки от одного электродвигателя с синхронизацией их вращения.
В описываемом стане аналогичного назначения главный привод валков расположен в середине между ними. В кинематическую цепь валков и заготовки введены коррегирующие устройства, а заготовка в рабочую зону подается со стороны, противоположной приводу.
Такая компоновка стана повышает точность накатки изделий.
Кинематическая схема описываемого стана изображена на чертеже, Формообразующие валки 1 и заготовка 2 получают вращение от электродвигателя 3.
Скорость вращения регулируется коробкой скоростей 4. От последней на главный вал вращение передается цилиндрической зубчатой парой, ведомое колесо которой соединено с конической шестерней 5. От шестерни 5 вращение передается на цепь привода заготовки, состоящую из сменных шестерен б, конической пары 7, червячного редуктора 8 и цилиндрической пары 9.
Сменные шестерни б расположены TBKHM образом, что вал 10 проходит вне плоскости привода валков, а шпиндель 11, на который устанавливается заготовка, вынесен из зоны шпинделей валков. За счет этого освобождено пространство между шпинделями 12, на которых закреплены валки 1, и увеличены все три шпиндельных узла.
Цепь привода валков 1 состоит из червяч10 ных редукторов И и цилиндрических пар 14. червячные редукторы 18 расположены íà равных расстояниях от блока шестереH 5, вследствие чего обеспечивается одинаковый угол закручивания участков главного вала между
15 блоком 5 н обоими редукторами.
Цилиндрические пары 14 расположены в разных плоскостях, что уменьшает минимальное межцентровое расстояние между валками 1.
В конструкцию стана введены коррегирую20 щие устройства, предусматривающие выборку зазоров и предварительный натяг на последних парах зубчатых и червячных передач.
Стан для накатки цилиндрических зубчатых колес с принудительным вращением формообразующих валков и заготовки от общего главного привода с синхронизацией их вращения, 30 отличающийся тем, что, с целью повышения
185668 регирующие устройства, в подача заготовки в рабочую зону осуществляется со стороны, г1ротивоположной приводу.
Составитель М. А. Агринская
Редактор Б, С. Нанкина Техред Г. Е. Петровская
Заказ 3002/12 Тираж 2350 Формат бум. 60X90/8 Объем 0,16 изд. л. Подписно
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 точности накатки, главный привод валков расположен в середине между ними, в кинематическую цепь валков и заготовки введены корКорректоры: .Т. H. Костикова и Т. В. Муллина
