Реферат



¹ 18568

Класс 42k, 29

1 с

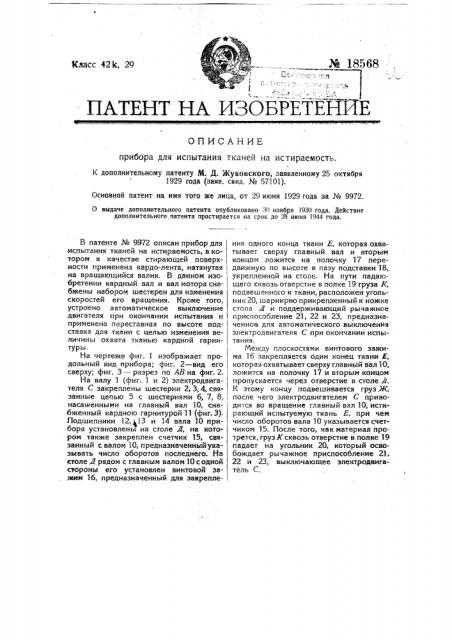

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ прибора для испытания тканей на истираемость, К дополнительному патенту M. Д. Жуковского, заявленному 25 октября

1929 года (заяв. свид. Мо 57101).

Основной патент на имя того же лица, от 29 июня 1929 года за № 9972.

О выдаче дополнительного патента опубликовано 80 ноября 1930 года. Действие дополнительного патента простирается на срок до 28 июня 1944 года.

В патенте № 9972 описан прибор для испытания тканей на истираемость, в котором в качестве стирающей поверхности применена кардо-лента, натянутая на вращающийся валик. В данном изо- бретении кардный вал и вал мотора сна-

:| бжены набором шестерен для изменения скоростей его вращения. Кроме того, устроено автоматическое выключение двигателя при окончании испытания и применена переставная по высоте подставка для ткани с целью изменения величины охвата тканью кардной гарнитуры.

На чертеже фиг. 1 изображает продольный вид прибора; фиг. 2 — вид его сверху; фиг. 3 — разрез по АВ на фиг. 2., На валу 1 (фиг. 1 и 2) электродвига- теля С закреплены шестерни 2, 3,4, связанные цепью 5 с шестернями 6, 7, 8, насаженными на главный вал 10, сна- бженный кардною гарнитурой 11 (фиг. 3), Подшипники 12, 13 и 14 вала 10 прибора установлены на столе Я, на котором также закреплен счетчик 15, связанный с валом 10, предназначенный указывать число оборотов последнего. На столе Я рядом с главным валом 10 с одной стороны его установлен винтовой зажим 16, предназначенный для закрепления одного конца ткани Е, которая охватывает сверху главный вал и вторым концом ложится на полочку 17 передвижную по высоте в пазу подставки 18, укрепленной на столе. На пути падающего сквозь отверстие в полке 19 груза К, подвешенного к ткани, расположен угольник 20, шарнирно прикрепленный к ножке стола Я и поддерживающий рычажное приспособление 21, 22 и 23, предназначенное для автоматического выключения электродвигателя С при окончании испытания.

Ие>кду плоскостями винтового зажима 16 закрепляется один конец ткани Е, которая охватывает сверху главный вал 10, ложится на полочку 17 и вторым концом пропускается через отверстие в столе Л.

К этому концу подвешивается груз Ж. после чего электродвигателем С приводится во вращение главный вал 10, истирающий испытуемую ткань Е, при чем число оборотов вала 10 указывается счетчиком l5. После того, как материал протрется, груз К сквозь отверстие в полке 19 падает на угольник 20, который освобождает рычажное приспособление 21., 22 и 23, выключающее электродвигатель С, Предмет патента

1. Форма выполнения охарактеризованного в патенте № 9972 прибора для испытания тканей на истираемость, отличающаяся применением подставки 18 с передвижной по высоте полочкой 17 для приема испытуемой, ткани Ес целью получения различного охвата этою тканью главного вала 10 с его кардною гарнитурой.

2. В охарактеризованном в п. 1 приборе применение рычажного приспособления 21, 22 и 23 для автоматического выключения электродвигателя при окончании испытания.

3. В охарактеризованном в и. 1 приборе применение ряда шестерен 2, 3, 4, б, 7 и 8 на валу прибора и на валу электродвигателя, с целью наблюдения процесса истирания при различных скоростях.
