Реферат



I85736

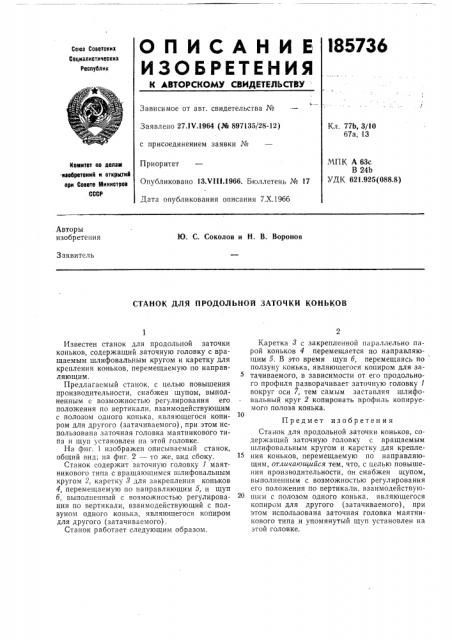

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссюв Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27. I V.1964 (№ 897135/28-12) Кл. 77Ь, 3/10

67а, 13 с присоединением заявки №

МПК А 63с

В 24Ь

УДК 621.925(088.8) Приоритет

Опубликовано 13.VIII.1966. Бюллетень № 17

Комитет по делам

-иввбретеииЯ н открытиЯ прн Совете Министров

СССР

Дата опубликования описания 7.Х.1966

Авторы изобретения

Ю. С. Соколов и Н. В. Воронов

Заявитель

СТАНОК ДЛЯ ПРОДОЛЬНОЙ ЗАТОЧКИ КОНЬКОВ

Известен станок для продольной заточки коньков, содержащий заточную головку с вращаемым шлифовальным кругом и каретку для крепления коньков, перемещаемую по направляющим.

Предлагаемый станок, с целью повышения производительности, снабжен щупом, выполненным с возможностью регулирования его положения по вертикали, взаимодействующим с полозом одного конька, являющегося копиром для другого (затачиваемого), при этом использована заточная головка маятникового типа и щуп установлен а этой головке.

На фиг. 1 изображен описываемый станок, общий вид; на фиг. 2 — то же, вид сбоку.

Станок содержит заточную головку 1 маятникового типа с вращающимся шлифовальным кругом 2, каретку 3 для закрепления коньков

4, перемещаемую по направляющим 5, и щуп

6, выполненный с возможностью регулирования по вертикали, взаимодействующий с ползуном одного конька, являющегося копиром для другого (затачивгемого) .

Станок работает следующим образом.

Каретка 3 с закрепленной параллельно парой коньков 4 перемещается по направляющим 5. В это время щуп б, перемещаясь по ползуну конька, являющегося копиром для затачиваемого, в зависимости от его продольного профиля разворачивает заточную головку l вокруг оси 7, тем самым заставляя шлифовальный круг 2 копировать профиль копируемого полоза конька.

Предмет изобретения

Станок для продольной заточки коньков, содержащий заточную головку с вращаемым шлифовальным кругом и каретку для крепления коньков, перемещаемую по направляющим, отличающийся тем, что, с целью повышения производительности, он снабжен щупом, выполненным с возможностью регулирования его положения по вертикали. взаимодействую20 щим с полозом одного конька, являющегося копиром для другого (затачиваемого), при этом использована заточная головка маятникового типа и упомянутый щуп установлен на этой головке.

185736

Ф /2 1
