Реферат



I85759

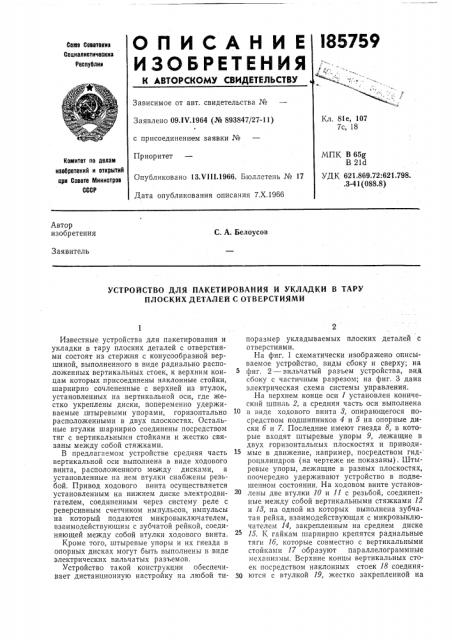

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoIN Ссветскив

Социалистическив

Республик

Зависимое от авт. свидетельства №

Заявлено 09.1Ч.1964 (№ 893847/27-11) б с присоединением заявки №

Приоритет

Кл. 81е, 107

7с, 18

МПК В 65g

В 21d

УДК 621.869.72:621.798..3-41 (088.8) Комитет оо делам изобретений и открытий ари Совете Министров

СССР

Опубликовано 13.И11.1966. Бюллетень № 17

Дата опубликования описания 7.Х.1966

Автор изобретения

С. А. Белоусов

Заявитель

УСТРОЙСТВО ДЛЯ ПАКЕТИРОВАНИЯ И УКЛАДКИ В ТАРУ

ПЛОСКИХ ДЕТАЛЕЙ С ОТВЕРСТИЯМИ

Известные устройства для пакетирования и укладки в тару плоских деталей с отверстиями состоят из стержня с конусообразной вершиной, выполненного в виде радиально расположенных вертикальных стоек, к верхним концам которых присоединены наклонные стойки, шарнирно сочлененные с верхней из втулок, установленных на вертикальной оси, где жестко укреплены диски, попеременно удерживаемые штыревыми упорами, горизонтально расположенными в двух плоскостях. Остальные втулки шарнирно соединены посредством тяг с вертикальными стойками и жестко связаны между собой стяжками.

В предлагаемом устройстве средняя часть вертикальной оси выполнена в виде ходового винта, расположенного между дисками, а установленные па нем втулки снабжены резьбой. Привод ходового винта осуществляется установленным на нижнем диске электродвигателем, соединенным через систему реле с реверсивным счетчиком импульсов, импульсы на который подаются микровыключателем, взаимодействующим с зубчатой рейкой, соединяющей между собой втулки ходового винта.

Кроме того, штыревые упоры и их гнезда в опорных дисках могут быть выполнены в виде электрических вильчатых разъемов.

Устройство такой конструкции ооеспечивает дистанционную настройку на любой типор азмер уклады ваемых плоских деталей с о твер стиям и.

На фиг. 1 схематически изображено описываемое устройство, виды сбоку и сверху; на фиг. 2 — вильчатый разъем устройства, вид сбоку с частичным разрезом; на фиг. 3 дана электрическая схема системы управления.

На верхнем конце оси 1 установлен конический шпиль 2, а средняя часть оси выполнена

10 в виде ходового винта 3, опирающегося посредством подшипников 4 и 5 на опорные диски б и 7. Последние имеют гнезда 8, в которые входят штыревые упоры 9, лежащие в двух горизонтальных плоскостях и приводимые в движение, например, посредством гид- роцилиндров (на чертеже не показаны) . Штыревые упоры, лежащие в разных плоскостях, поочередно удерживают устройство в .подвешенном состоянии. На ходовом винте установ®0 лены две втулки 10 и П с резьбой, соединенные между собой вертикальными стяжками 12 и 18, на одной из которых выполнена зубчатая рейка, взаимодействующая с микровыключателем 14, закрепленным на среднем диске

15. К гайкам шарнирно крепятся радиальные тяги lб, которые совместно с вертикальными стойками 17 образуют параллелограммные механизмы. Верхние концы вертикальных стоек посредством наклонных стоек 18 соединяÇ0 ются с втулкой 19, жестко закрепленной на

185759 верхнем конце оси 1. На нижнем опорном диске смонтирован электродвигатель, соединяющийся через шестеренчатую передачу 20 с хвостовиком ходового винта. На конце штыревого полого упора установлена розетка 21, в которую входит вилка 22, расположенная в гнезде опорного диска. Такой электрический разъем обеспечивает питание электродвигателя от стационарного источника питания (на чертеже не показан) .

Микровыключатель 14 через контакты 28 промежуточных реле соединен со входами реверсивного счетчика 24 импульсов, служащего для включения реверсивного магнитного пускателя 25. Импульсы на счетчик подаются от микровыключателя 14, взаимодействующего с зубчатой рейкой.

Величина перемещения гаек по ходовому винту задается реверсивным счетчиком импульсов.

С целью предохранения электродвигателя от перегрузок при достижении конечных положений настройки из-за неисправности реверсивного счетчика импульсов, на упорных дисках установлены конечные микровыключатели 2б и 27, соединенные с реле, выключающим магнитный пускатель.

Детали с конвейера поступают на устройство и опираются на верхние штыревые упоры, которые выводятся из гнезд опорных дисков и опускают детали на нижние штыревые упоры.

Собранный пакет подается в тару выводом этих упоров при удерживании устройства в подвешенном положении верхними упорами.

В зависимости от типоразмеров деталей вертикальные стенки параллелограммного механизма раздвигаются гайками в стороны.

Предмет изобретения

1. Устройство для пакетирования и укладки в тару плоских деталей с отверстиями, включающее стержень с конусообразной вершиной, выполненный в виде радиально расположенных вертикальных стоек, к верхним концам которых присоединены наклонные стойки, шарнирно сочлененные с верхней из втулок, установленных на вертикальной оси, на которой жестко укреплены диски, попеременно удерживаемые штыревыми упорами, горизонтально расположенными в двух плоскостях, а остальные втулки шарнирно соединены посредством тяг с вертикальными стойками и жестко связаны между собой стяжками, отличающееся тем, что, с целью дистанционной настройки устройства на любой типоразмер укладываемых деталей, средняя часть вертикальной оси выполнена в виде ходового винта, расположенного между дисками, а установленные на нем втулки снабжены резьбой, причем привод ходового винта осуществляется установленным на нижнем диске электродвигателем, соединенным через систему реле с реверсивным счетчиком импульсов, импульсы на который подаются микровыключателем, взаимодействующим с зубчатой рейкой, соединяющей между собой втулки винта.

2. Устройство по п. 1, отличающееся тем, что штыревые упоры и их гнезда в дисках выполнены в виде электрических вильчатых

35 разъемов.
