Патент 185803
Классы МПК
Лтектио- .^•^-nffqccius ^^бй5лиоте1{д
Иллюстрации
Реферат

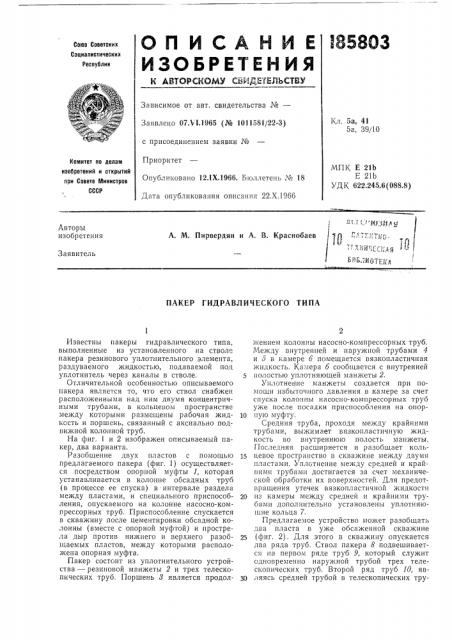

1858ОЗ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 07.Ъ|.1965 (№ 1011581/22-3) Кл. 5а, 41
5а, 39/10 с присоединением заявки №
Приоритет
Опубликовано 12.1Х.1966. Бюллетень № 18
Дата опубликования описания 22.Х.1966
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК E 21b
Е 21b
УДK 622.245.6(088.8) ! "" - 110ТЕ1, л
Авторы изобретения
А. М. Пирвердян и А. В. Краснобаев
Заявитель
ПАКЕР ГИДРАВЛИЧЕСКОГО ТИПА
Известны пакеры гидравлического типа, выполненные из установленного на стволе пакера резинового уплотнительного элемента, раздуваемого жидкостью, подаваемой под уплотнитель через каналы в стволе, Отличительной особенностью описываемого пакера является то, что его ствол снабжен расположенными над ним двумя концентричными трубами, в кольцевом пространстве между которыми размещены рабочая жидкость и поршень, связанный с аксиально подвижной колонной труб.
На фиг. 1 и 2 изображен описываемый пакер, два варианта.
Разобщение двух пластов с помощью предлагаемого пакера (фиг. 1) осуществляется посредством опорной муфты 1, которая устанавливается в колонне обсадных труб (в процессе ее спуска) в интервале раздела между пластами, и специального приспособления, опускаемого на колонне насосно-компрессорных труб. Приспособление спускается в скважину после цементировки обсадной колонны (вместе с опорной муфтой) и прострела дыр против нижнего и верхнего разобщаемых пластов, между которыми расположена опорная муфта.
Пакер состоит из уплотнительного устройства — резиновой манжеты 2 и трех телескопических труб. Поршень 8 является продолжением колонны насосно-компрессорных труб.
Между внутренней и наружной трубами 4 и 6 в камере 6 помещается вязкопластичная жидкость. Ка; ера 6 сообщается с внутренней полостью уплотняющей манжеты 2.
Уплотнение манжеты создается при помощи избыточного давления в камере за счет спуска колонны насосно-компрессорных труб уже после посадки приспособления на опор10 пую муфту.
Средняя труба, проходя между крайними трубами, выжимает вязкопластичную жидкость во внутреннюю полость манжеты.
Последняя расширяется и разобщает коль15 цевое пространство в скважине между двумя пластами. Уплстнение между средней и крайними трубами достигается за счет механической обработки их поверхностей. Для предотвращения утечек вязкопластичной жидкости
20 нз камеры между средней и крайними трубами дополнительно установлены уплотняюшие кольца 7.
Предлагаемое устройство может разобщать два пласта в уже обсаженной скважине
25 (фиг. 2). Для этого в скважину опускается два ряда труб. Ствол пакера 8 подвешивается на первом ряде труб 9, который служит одновременно наружной трубой трех телескопических труб. Второй ряд труб 10, явч0 ляясь средней трубой в телескопических тру185803
Предмет изобретения!
Составитель Л. Нагорный
Редактор Н. Корченко Техред Т. П. Курилко Корректоры: Л. Е. Марисич и E. Ф. Полионова
Заказ 3045/11 Тираж 750 Формат бум. 60;х90 /з Объем 0,21 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и озкрытий прн Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Гипография, пр. Сапунова, 2 бах, при вертикальном перемещении создает избыточное давление в камере б с вязкопластичной жидкостью. Внутренняя из трех телескопических труб 11 соединяется с первым рядом труб.
На первом ряде труб выше камеры для вязкопластичной жидкости сделан замок 12.
Опора замка не позволяет внутренней телескопической трубе выйти из крайних, поэтому спуск и подъем обоих рядов труб происходит одновременно.
Пакер гидравлического типа, включающий в себя ствол с резиновым уплотнением и ка= налами для подвода рабочей жидкости под уплотнитель, отличающийся тем, что, с целью поддержания избыточного давления под р плотнителем на время разобщения горизонтов, ствол снабжен расположенными над
10 ним двумя концентричными трубами, в кольцевом пространстве между которыми размещена рабочая жидкость и поршень, связанный с аксиально подвижной колонной труб.
