Устройство для разметки и направленного бурения шпуров прямых врубов
Патент 185809
Авторы
Классы МПК
Устройство для разметки и направленного бурения шпуров прямых врубов
Иллюстрации
Реферат

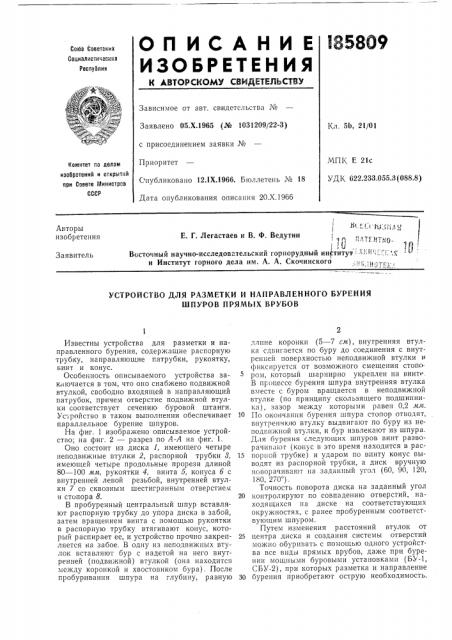

ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
l8 5809
Сойз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 05.Х.1965 (№ 1031209/22-3) с присоединением заявки №
Приоритет
Опубликовано 12 1Х.1966. Бюллетень № 18
Дата опубликования описания 20.Х.1966
Кл. 5b, 21/01
МПК Е 21с
УДК 622.233.055.3(088.8) Комитет по делам изобретений и открытий при Совете б1инистров
СССР
i%< J t (: 1т "-. q <.
i. ;:1ь п
Е. Г. Легастаев и В. Ф. Ведутин
Восточный научно-исследовательский горнорудный институт- :: ."":. !;;с и Институт горного дела им. А. А. Скочинского,- и,.
Авторы изобретения
Заявитель
УСТРОЙСТВО ДЛЯ РАЗМЕТКИ И НАПРАВЛЕННОГО БУРЕНИЯ
ШПУРОВ ПРЯМЫХ ВРУБОВ
Известны устройства для разметки и направленного бурения, содержащие распорную трубку, направляющие патрубки, рукоятку, винт и конус.
Особенность описываемого устройства заключается в том, что оно снабжено подвижной втулкой, свободно входящей в направляющий патрубок, причем отверстие подвижной втулки соответствует сечению буровой штанги.
Устройство в таком выполнении обеспечивает параллельное бурение шпуров.
На фиг, 1 изображено описываемое устройство; на фиг. 2 — разрез по А-А на фиг. 1.
Оно состоит из диска 1, имеющего четыре неподвижные втулки 2, распорной трубки 8, имеющей четыре продольные прорези длиной
80 — 100 мм, рукоятки 4, винта б, конуса б с внутренней левой резьбой, внутренней втулки 7 со сквозным шестигранным отверстием и стопора 8.
В пробуренный центральный шпур вставляют распорную трубку до упора диска в забой, затем вращением винта с помощью рукоятки в распорную трубку втягивают конус, который распирает ее, и устройство прочно закрепляется на забое. В одну из неподвижных втулок вставляют бур с надетой на него внутренней (подвижной) втулкой (она находится между коронкой и хвостовиком бура). После пробуривания шпура на глубину, равную д,пине коронки (5 — 7 см), внутренняя вту.пка сдвигается по буру до соединения с внутренней поверхностью неподвижной втулки и фиксируется от возможного смещения стопо ром, который шарнирно укреплен на винте.
В процессе бурения шпура внутренняя втулка вместе с буром вращается в неподвижной втулке (по принципу скользящего подшипника), зазор между которыми равен 0,2 мм.
10 По окончании бурения шпура стопор отводят, внутреннюю втулку выдвигают по буру из неподвн>кной втулки, и бур извлекают из шпура.
Для бурения следующих шпуров винт разворачив,ног (конус в это время находится в рас15 порной трубке) и ударом по винту конус выводят из распорной трубки, а диск вручную поворачивают «а заданный угол (60, 90, 120, 180, 270 ) .
Точность поворота диска на заданный угол
20 контролируют по совпадению отверстий, находящихся на диске на соответствующих окружностях, с ранее пробуренным соответствующим шпуром.
Путем изменения расстояний втулок от
25 центра диска и создания системы отверстий можно обуривать с помошью одного устройства все виды прямых врубов, даже при бурении мощными буровыми установками (БУ-1, СБУ-2), при которых разметка и направление
30 бурения приобретают острую необходимость, 185809
Фиг 2
Составитель М. Рогач
Редактор Л. М. Струве Техред T. П. Курилко Корректоры: T. Н. Костикова и А. М. Смак
Заказ 3049/4 Тираж 725 Формат бум. 6OX90 (з Объем 0,16 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
В этом случае отверстие внутренней втулки должно быть круглое.
Для сокращения времени, необходимого для поворота диска при бурении каждого последующего шпура, устройство может быть сделано так, чтобы для обуривания определенного (одного) вида вруба в определенном заоое применялось однократное раскрепление.
B этом случае расстояние втулок от центра диска должно строго соответствовать расстояниям между врубовыми шпурами, указанными в паспорте буровзрывных работ, и количество втулок должно быть равно количеству врубовых шпуров, за исключением центрального, который пробуривается без применения описываемого устройства.
Предмет изобретения
Устройство для разметки и направленного бурения шпуров прямых врубов, состоящее из распорной трубки, направляющих патрубков, рукоятки, винта и конуса, отличающееся тем, 10 что, с целью обеспечения параллельного бурения шпуров, оно снабжено подвижной втулкой, свободно входящей в направляющий патрубок, причем отверстие подвижной втулки соответствует сечению буровой штанги.
