Гибочный автомат для изготовления деталей из проволоки

Гибочный автомат для изготовления деталей из проволоки

Иллюстрации

Показать все

Реферат

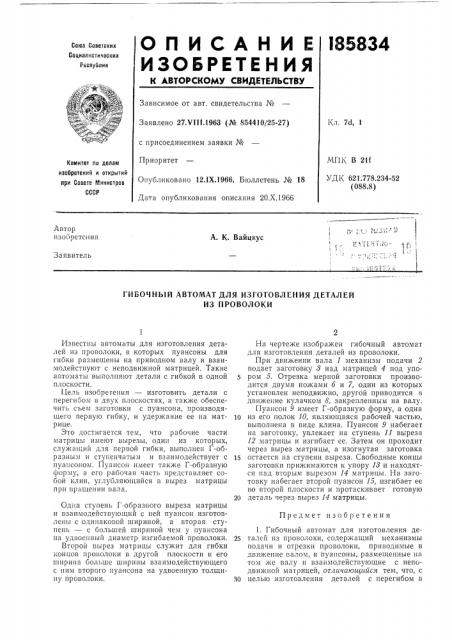

О П И С А Н И Е I85834

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 7d, 1

Заявлено 27.Ч111.1963 (№ 854410/25-27) с присоединением заявки №

Приоритет

Опубликовано 12.IX.1966. Бюллетень № 18

Дата опубликования описания 20.Х.1966

МГ!1(В 211

УДК 621.778.234-52 (088.8) Комитет ло делам изооретеиий и открытий при Совете Министров

СССР

Автор изобретения

А. К. Вайцкус

Заявитель

ГИБОЧНЬ1Й АВТОМАТ ДЛЯ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ

ИЗ ПРОВОЛОКИ

Предмет изобретения

Известны автоматы для изготовления деталей из проволоки, в которых пуансоны для гибки размещены на приводном валу и взаимодействуют с неподвижной матрицей. Такие автоматы выполняют детали с гибкой в одной плоскости.

Цель изобрегения — изготовить детали с перегибом в двух плоскостях, а также обеспечить съем заготовки с пуансона, производящего первую гибку, и удержание ее на матрице.

Это достигается тем, что рабочие части матрицы имеют вырезы, один из которых, служаш,ий для первой гибки, выполнен Г-образным и ступенчатым и взаимодействует с пуансоном. Пуансон имеет также Г-образную форму, а его рабочая часть представляет собой клин, учглубляющийся в вырез матрицы при вращении вала.

Одна ступень Г-образного выреза матрицы и взаимодействующий с ней пуансон изготовлены с одинаковой шириной, а вторая ступень — с большей шириной чем у пуансона на удвоенный диаметр изгибаемой проволоки.

Второй вырез матрицы служит для гибки концов проволоки в другой плоскости и его ширина больше ширины взаимодействующего с ним второго пуансона на удвоенную толщину проволоки.

На чертеже изображен гибочный автомат для изготовления деталей из проволоки.

При движении вала 1 механизм подачи 2 подает заготовку 8 над матрицей 4 под упором 5. Отрезка мерной заготовки производится двумя ножами б и 7, один из которых установлен неподвижно, другой приводится в движение кулачком 8, закрепленным на валу.

Пуансон 9 имеет Г-образную форму, а одна

l0 из его полок 10, являющаяся рабочей частью, выполнена в виде клина. Пуансон 9 набегаег на заготовку, увлекает на ступень 11 выреза

12 матрицы и изгибает ее. Затем он проходит через вырез матрицы, а изогнутая заготовка

15 остается на ступени выреза. Свободные концы заготовки прижимаются к упору 1З и находятся ёад вторым вырезом 14 матрицы. На заго товку набегает второй пуансон 15, изгибает ее во второй плоскости и протаскивает готовую

20 деталь через вырез 14 матрицы.

1. Гибочный автомат для изготовления де25 талей из проволоки, содержащий механизмы подачи и отрезки проволоки, приводимые в движение валом, и пуансоны, размещенные на том же валу и взаимодействующие с неподвижной матрицей, отличающийся тем, что, с

30 целью изготовления деталей с перегибом в

185834

Составитель В. Скобеева

Редактор И. С. Грузова Техред Т. П, Курилко Корректоры: Ю. М. Федулова и С. М. Белугина

Заказ 3042тЗ Тираж 800 Формат бум. 60у(90 /8 Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытии при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 двух плоскостях, например крючков, рабочие части матрицы имеют форму вырезов, один з которых, служащий для первой гибки, выполнен Г-образным и ступенчатым, а рабочая часть взаимодействующего с этим вырезом пуансона, выполненного Г-образным, представляет собой клин, углубляющийся в вырез матрицы при вращении вала.

2. Автомат по п. 1, отличающийся тем, что, с целью съема заготовки с пуансона, осуществляющего первую гибку, и удержания ее на матрице, одна ступень Г-образного вы. реза матрицы выполнена с шириной, равной ширине взаимодействующего с ней пуансона, а вторая ступень выреза выполнена с шири5 ной, большей ширины пуансона па удвоенный диаметр изгибаемой проволоки; второй же вырез матрицы, служащий для гибки концов проволоки в другой плоскости, выполнен с шириной, большей ширины взаимодействую10 щего с ним второго пуансона на удвоенную толщину проволоки.
