Способ получения высокодисперспого порошка карбонильного железа

Способ получения высокодисперспого порошка карбонильного железа

Иллюстрации

Показать все

Реферат

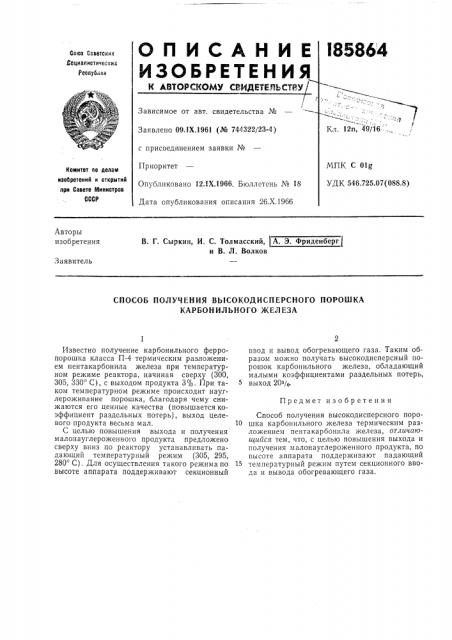

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВ7ОРСИОМУ СВМДЕ7ЕЛЬС7ВУ /

I85864

00N3 Ссветсккк

Социепистикескик

Респт бл гик

Зависимое от авт. свидетельства №

Заявлено 09.1Х.1961 (№ 744322/23-4) с присоединением заявки №

Приоритет

Опубликовано 12.1Х.1966. Бюллетень № 18

Дата опубликования описания 26.Х.1966

МПК С Olg

УДК 546.725.07(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. Г. Сыркии, И. г, Тилмасский, А. Э. Фридеиберг и В. Л. Волков

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ВЬ!СОКОДИСПЕРСНОГО ПОРОШКА

КАРБОНИЛЬНОГО ЖЕЛЕЗА

Предмет изобретения

Известно получение карбонильного ферропорошка класса П-4 термическим разложением пентакарбонила железа при температурном режиме реактора, начиная сверху (300, 305, 330 C), с выходом продукта Зс 0. При таком температурном режиме происходит науглероживание порошка, благодаря чему снижаются его ценные качества (повышается коэффициент раздельных потерь), выход целевого продукта весьма мал.

С целью повышения выхода и получения малонауглероженного продукта предложено сверху вниз по реактору устанавливать падающий температурный режим (305, 295, 280 С), Для осуществления такого режима по высоте аппарата поддерживают секционный ввод и вывод обогревающего газа. Таким образом можно получать высокодисперсный порошок карбонильного железа, обладающий малыми коэффициентами раздельных потерь, выход 20o/о.

Способ получения высокодисперсного поро10 шка карбонильного железа термическим разложением пентакарбонила железа, отличаюи ийся тем, что, с целью повышения выхода и получения малонауглероженного продукта, по высоте аппарата поддерживают падающий температурный режим путем секционного ввода и вывода обогревающего газа.
