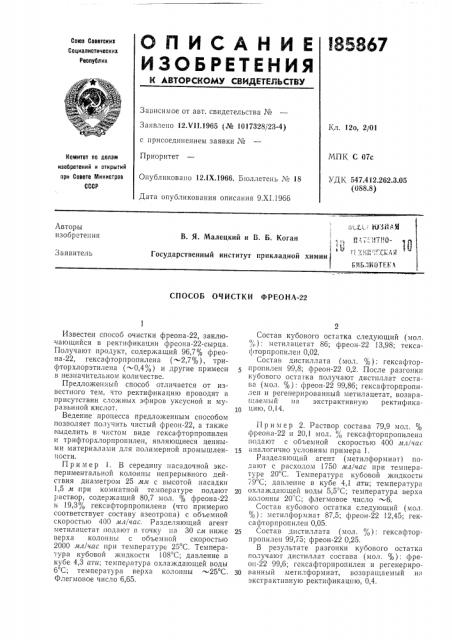

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

М АВТОРСКОМУ СВйДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистических

Ресоублик

Зависимое от авт. свидетельства №

Заявлено 12. т/11.1965 (№ 1017328/23-4) с присоединением заявки №

Приоритет

Кл. 12о, 2/01

МПК С 07с

Комитет по делам изобретений и открытий ори Совете Министров

СССР

Опубликовано 12.1Х.1966. Бюллетень М 18

Дата опубликования описания 9.XI.1966

УДK 547.412.262.3.05 (088.8) Авторы изобретения

В. Я. Малецкий и В. Б. Коган и.,; НТНО.1

l lU

Государственный институт прикладной химии

Заявитель

511Ь.Л1т0ТЕ1," Ъ

СПОСОБ ОЧИСТКИ ФРЕОНА-22

Известен способ очистки фреона-22, заключающийся в ректификации фреона-22-сырца.

Получают продукт, содержащий 96,7% фреона-22, гексафторпропилена (2,7% ), трифторхлорэтилена (0,4%) и другие примеси в незначительном количестве.

Предложенный способ отличается от известного тем, что ректификацию проводят в присутствии сложных эфиров уксусной и муравьиной кислот.

Ведение процесса предложенным способом позволяет получить чистый фреоп-22, а также выделить в чистом виде гексафторпропилен и трифторхлорпропилен, являющиеся ценными материалами для полимерной промышленности.

Пример l. В середину насадочной экспериментальной колонны непрерывного действия диамегром 25 млт с высотой насадки

1,5 м при комнатной температуре подают раствор, содержащий 80,7 мол. % фреона-22 и 19,3% гексафторпропилена (что примерно соответствует составу азеотропа) с объемной скоростью 400 мл/час. Разделяющий агент метилацетат подают в точку на 30 см ниже верха колонны с объемной скоростью

2000 мл/час при температуре 25 С, Температура кубовой жидкости 108 С; давление в кубе 4,3 ати; температура охлаждающей воды

6 С; температура верха колонны -25 С, Флегмовое число 6,65, 2

Состав кубового остатка следующий (мол.

%): метилацетат 86; фреон-22 13,98; тексафторпропилен 0,02.

Состав дистиллата (мол. % ): гексафторпропилен 99,8; фреон-22 0,2. После разгонки кубового остатка получают дистиллат состава (мол. %): фреон-22 99,86; гексафторпропилен и регенерированный метилацетат, возвращаемый па экстрактивную ректифика10 цию, 0,14.

ll р и м ер 2. Раствор состава 79,9 мол. % фреона-22 и 20,1 мол. % гексафторпропилена подают с объемной скоростью 400 лил/час

15 аналогично условиям примера 1.

Разделяющий агент (метилформиат) Iloдают с расходом 1750 мл/час при температуре 20 С. 1 емпература кубовой жидкости 9 С; давление в кубе 4,1 ати; температура

2д охлаждающей воды 5,5 С; температура верха колонны 20"С; флегмовое число 6.

Состав кубового остатка следующий (мол.

%): метил(рормиат 87,5; фреон-22 12,45; гексафторпропилен 0,05.

25 Состав дистиллата (мол. %): гексафторпропилен 99,75; фреон-22 0,25.

В результате разгонки кубового остатка получают дистиллат состава (мол. %): фреоп-22 99,6; гексафторпропилен и регенериро30 ванный метилформиат, возвращаемый на экстрактивную ректификацню, 0,4.

185867

Предмет изобретения

Составитель В. Н. Безбородова

Редактор Л. Г, Герасимова Техред Т. П. Курилко Корректоры: Е. Д. Курдюмова и А. М. Смак

Заказ 3048/4 Тираж 750 Формат бум. 60>i90 /s Объем О,! изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Способ очистки фреона-22 путем ректификации, отличающийся тем, что, с целью повышения степени чистоты фреона-22, ректификацию ведут в присутствии сложных эфиров уксусной и муравьиной кислот.
