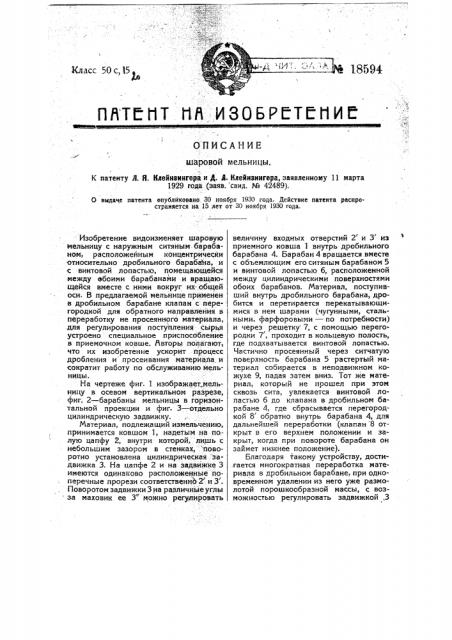

3(ласс 50c,б

ПЙТЙHT ИЙ ИSQБРЙТЙtlИ Й

ОПИСАНИЕ шаровой мельницы

К патенту Л. Я. Клейнзиигера и Д. Я. Клейнзингвра, заявленному 11 марта

1929 года (ваяв. свнд. № 42489).

О вида 1е патента опублйковано 30 ноября 1930 года. Действие патента распространяется на 15 лет от 30 ноября 1930 года.

Изобретение видоизменяет шаровую мельницу с наружным ситяным барабаном, расположейным концентрически относительно дробильного барабана, и с винтовой лопастью, помещающейся между обоими барабанами и вращающейся вместе с ними вокруг их.общей оси. В предлагаемой мельнице применен в дробильном барабане клапан с перегородкой для обратного направления в переработку не просеянного материала, .для регулирования поступления. сырья устроено специальное приспособление в приемочном ковше. Йвторы полагают, что их изобретение ускорит процесс дробления и просеивания материала и сократит работу по обслуживанию мельницы.

На чертеже фиг. 1 изображаетмельницу в осевом вертикальном разрезе, фиг. 2 — барабаны мельницы в горизонтальной проекции и фиг. 3 †отдель цилиндрическую задвижку.

Материал, подлежащий измельчению, принимается ковшом 1, надетым на по.лую цапфу 2, внутри которой, лишь с небольшим зазором в стенках, поворотно установлена цилиндрическая задвижка 3. На цапфе 2 и на задвижке 3 имеются одинаково расположенные поперечные прорези соответственно 2 и 3 .

Поворотом задвижки 3 на равличные углы за маховик ее 3" можно регулировать величину входных отверстий 2 и 3 из приемного ковша 1 внутрь дробильного барабана 4. Барабан 4 вращается вместе с объемлющим его ситяным барабаном 5 и винтовой лопастью б, расположенной между цилиндрическими поверхностями обоих барабанов. Материал, поступивший внутрь дробильного барабана, дробится и перетирается перекатывающимися в нем шарами (чугунными, стальными, фарфоровыми — по потребности) и через решетку 7, с помощью перегородки 7, проходит в кольцевую полость, где подхватывается винтовой лопастью.

Частично просеянный через ситчатую поверхность барабана 5 растертый материал собирается в неподвижном кожухе 9, падая затем вниз. Тот же материал, который не прошел при этом сквозь сита, увлекается винтовой лопастью б до клапана в дробильном барабане 4, где сбрасывается перегородкой 8 обратно внутрь барабана 4, для дальнейшей переработки (клапан 8 открыт в его верхнем положении и закрыт, когда при повороте барабана он займет нижнее положение).

Благодаря такому устройству, дости.гается многократная переработка материала в дробильном барабане, при одновременном удалении из него уже размолотой порошкообразной массы, с возможностью регулировать задвижкой,3 — 2

®иеЗ

Тнп. „Печатный Труд". в питательном приспособлении поступление материала сообразно с выработкой мельницы.

Предмет патента. „,;,, ч

1. Шаровая мельница с наружным

4.- ":::..концентрическим ситяным барабаном и .,- с винтовой лопастью, помещающейся между ситяным и дробильным барабанами и вращающейся с ними вокруг

1 общей оси, характеризующаяся тем, что клапан 8, служащий для обратного впуска схода с ситяного барабана в дробиль-.:. ный,,расположен перед перегородкой 8 .

2. При охарактеризованной в и. 1 шаровой мельнице применение питательного приспособления, состоящего из проходящей через приемный ковш,1 полой цапфы 2, имеющей -прорезы 2 ; внутри которой помещается поворотная цилиндрическая задвижка 3 с прорезями 3 .
