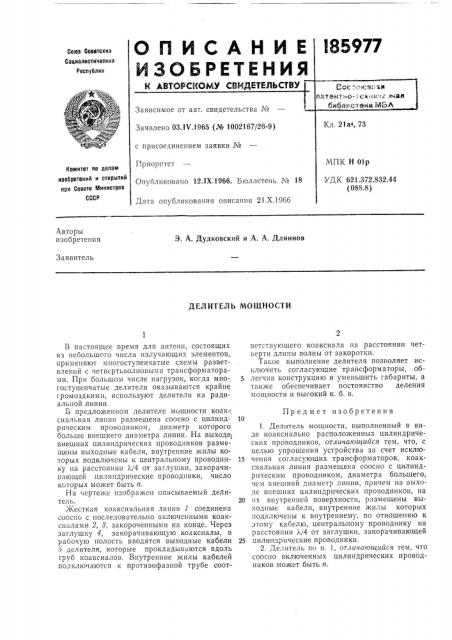

Союз Советски

Социалистических

Республик

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Авторы изобретения

3 А ДУдковскии и А A Длиннов

Заявитель

ДЕЛИТЕЛЬ МОЩНОСТИ

В настоящее время для антенн, состоящих из небольшого числа излучающих элементов, применяют многоступенчатые схемы разветвлений с четвертьволновыми трансформаторами. При большом числе нагрузок, когда мно-, гоступенчатые делители оказываются крайне громоздкими, используют делители на радиальной линии.

В предложенном делителе мощности коак; сиальная линия разме цена соосно с цилиндрическим проводником, диаметр которого больше внешнего диаметра линии. На выходе1 внешних цилиндрических проводников размещены выходные кабели, внутренние жилы которых подключены к центральному проводнику на расстоянии i./4 от заглушки, закорачивающей цилиндрические проводники, число

KGTopblx может быть тт.

На чертеже изображен описываемый делитель, Жесткая коаксиальная линия 1 соединена соосно с последовательно включенными коаксиалами 2, 8, закороченными на конце. Через заглушку 4, закорачивающую коаксиалы, в рабочую полость вводятся выходные кабели

5 делителя, которые прокладываются вдоль труб коаксиалов. Внутренние жилы кабелей по„включаются к противофазной трубе соответствующего коаксиала на расстоянии четверти длины волны от закоротки.

Такое выполнение делителя позволяет исключить согласующие трансформаторы, об5 легчив конструкцию и уменьшить габариты, а также обеспечивает постоянство деления мощности и высокий к. б. в.

Предмет изобретения

1. Делитель мощности, выполненный в виде коаксиально расположенных цилиндрических проводников, отличающийся тем, что, с целью упрощения устройства за счет исклю15 чения согласующих трансформаторов, коаксиальная линия размещена соосно с цилиндрическим проводником, диаметра большего, чем внешний диаметр линии, причем на выходе внешних цилиндрических проводников, на

20 их внутренней поверхности, размещены выходные кабели, внутренние жилы которых подключены к внутреннему, по отношению к этому кабелю, центральному проводнику на расстоянии л/4 от заглушки, закорачивающей

25 цилиндрические проводники.

2. Делитель по п. 1, отличающийся тем, что соосно включенных цилиндрических проводников может быть и.

185977
