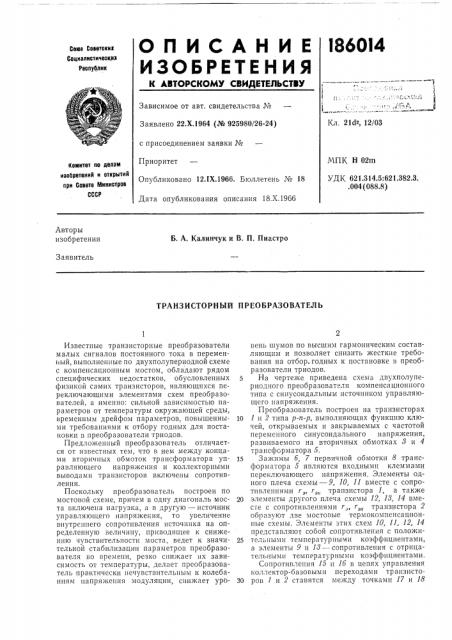

О П И С А Н И Е I860I4

ИЗОБРЕТЕНИЯ

Сова Соввтскик

Социалистичвскик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1

°

Зависимое от авт. свидетельства №

Заявлено 22.Х.1964 (№ 925980/26-24) с присоединением заявки №

Приоритет

Опубликовано 12.!Х.1966. Бюллетень № 18

Дата опубликования описания 18.Х.1966

Кл. 21d2, 12/03

МПК Н 02m

УДК 621.314.5. 621.382.3. .004 (088.8) Комитет по делам иаобрвтвний и открытий при Совете Министров

СССР

Авторы изобретения

Б. А. Калинчук и В. П. Пиастро

Заявитель

ТРАНЗИСТОРНЫЙ ПРЕОБРАЗОВАТЕЛЬ

Известные транзисторные преобразователи малых сигналов постоянного тока в переменный, выполненные по двухполупериодной схеме с компенсационным мостом, обладают рядом специфических недостатков, обусловленных физикой самих транзисторов, являющихся переключающими элементами схем преобразователей, а именно: сильной зависимостью параметров от температуры окружающей среды, временным дрейфом параметров, повышенными требованиями к отбору годных для постановки в преобразователи триодов.

Предложенный преобразователь отличается от известных тем, что в нем между концами вторичных обмоток трансформатора управляющего напряжения и коллекторными выводами транзисторов включены сопротивления.

Поскольку преобразователь построен по мостовой схеме, причем в одну диагональ моста включена нагрузка, а в другую — источник управляющего напряжения, то увеличение внутреннего сопротивления источника на определенную величину, приводящее к снижению чувствительности моста, ведет к значительной стабилизации параметров преобразователя во времени, резко снижает их зависимость от температуры, делает преобразователь практически нечувствительным к колебаниям напря>кения модуляции, снижает уровень шумов по высшим гармоническим составляющим и позволяет снизить жесткие требования на отбор. годных к постановке в преобразователи триодов, 5 На чертеже приведена схема двухполупериодного преобразователя компенсационного типа с синусоидальным источником управляющего напряжения.

Преобразователь построен на транзисторах

10 1 и 2 типа р-п-р, выполняющих функцию ключей, открываемых и закрываемых с частотой переменного синусоидального напряжения, развиваемого на вторичных обмотках 8 и 4 трансформатора 5.

15 За>кимы б, 7 первичной обмотки 8 трансформатора 5 являются входными клеммами переключающего напряжения. Элементы одного плеча схемы — 9, 10, 11 вместе с сопротивлениями r„r... транзистора 1, а также

20 элементы другого плеча схемы 12, 18, 14 вместе с сопротивлениями r„r транзистора 2 образуют две мостовые термокомпенсацпонные схемы. Элементы этих схем 10, 11, 12, 14 представляют собой сопротивления с положи25 тельными температурными коэффициентами, а элементы 9 и 18 — сопротивления с отрицательными температурными коэффициентами.

Сопротивления 15 и 1б в цепях управления коллектор-базовыми переходами транзисто30 ров 1 и 2 ставятся между точками 17 и 18

186014

Предмет изобретения

Составитель В, Ростовцева

Редактор Л. А. Утехина Техред T. П. Курилко Корректоры: В. В. Крылова и Е. Ф. Полионова

Заказ 3036/4 Тираж 1300 Формат бум. 60)(90 /з Объем 0,16 изд. л. Подписное

Ц1{ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 вторичных обмоток трансформатора 5 и коллекторными выводами транзисторов 1 и 2 соответственно.

Диоды 19 и 20 в цепях управляющего напряжения ставятся для уменьшения остаточного тока через транзисторы, когда они находятся в закрытом состоянии.

Преобразователь работает на низкоомную нагрузку. Нагрузка подсоединяется к клеммам 21, 22, а средняя точка нагрузки и клемма 22 являются входными зажимами преобразователя по постоянному току.

Вторичные обмотки 8 и 4 трансформатора 5 включены встречно, т. е. отрицательному потенциалу точки 28 обмотки 8 соответствует положительный потенциал точки 24 обмотки

4. Поэтому транзисторы 1 и 2 при приложении синусоидального управляющего напряжения к зажимам 6 и 7 первичной обмотки трансформатора 5 открываются и закрываются попеременно, т. е. открытому состоянию транзистора 1 соответствует закрытое состояние транзистора 2 и наоборот.

Ток от источника постоянного напряжения, прикладываемого между средним выводом нагрузки и клеммой 22, протекает в течение одного полупериода по цепи, образованной сопротивлением 11, сопротивлением r„транзистора l, половиной нагрузки преобразователя и источником постоянного сигнала, а в те5 чение другого полупериода — по цепи, образованной сопротивлением 14, сопротивлепием транзистора 2, второй половиной нагрузки преобразователя и источником постоянного сигнала. Таким образом, в нагрузке выделяет10 ся сигнал переменного тока, амплитуда которого пропорциональна величине исходного сигнала.

Транзисторный преобразователь малых сигналов постоянного тока в переменный, содержащий трансформатор управляющего напряжения, два транзистора, две мостовые термо20 компенсационные схемы, источник постоянного напряжения, отличающийся тем, что, с целью улучшения характеристик преобразовате. ля, в нем между концами вторичных обмоток трансформатора управляющего напряжения и

25 коллекторными выводами транзисторов ь каждом плече включены сопротивления.
