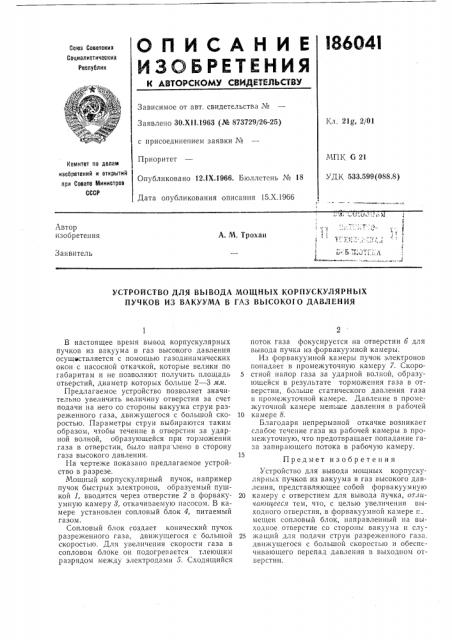

О П И С А Н И Е I8604I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ЗО,Х||.1963 (№ 873729/26-25) Кл. 21g, 2/01 с присоединением заявки №

МГ1К G 21

УДК 533.599(088.8) Приоритет

Опубликовано 12.IX.1966. Бюллетень № 18

Дата опубликования описания 15.Х.1966

Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. М. Трохан л

Заявитель

УСТРОЙСТВО ДЛЯ ВЫВОДА МОЩНЫХ КОРПУСКУЛЯРНЪ|Х

ПУЧКОВ ИЗ ВАКУУМА В lA3 ВЫСОКОГО ДАВЛЕНИЯ

В настоящее время вывод корпускулярных пучков из вакуума в газ высокого давления осуществляется с помощью газодинамических окон с насосной откачкой, которые велики по габаритам и не позволяют получить площадь отверстий, диаметр которых больше 2 — 3 мм.

Предлагаемое устройство позволяет значительно увеличить величину отверстия за счет подачи на него со стороны вакуума струи разреженного газа, движущегося с большой скоростью. Параметры струи выбираются таким образом, чтобы течение в отверстии за ударной волной, образующейся при торможении газа в отверстии, было направлено в сторону газа высокого давления.

1-1а чертеже показано предлагаемое устройство в разрезе, Мощный корпу скулярный пучок, например пучок быстрых электронов, образуемый пушкой 1, вводится через отверстие 2 в форвакуумную камеру 3, откачиваемую насосом. В камере установлен сопловый блок 4, питаемый газом.

Сопловый блок создает конический пучок разреженного газа, движущегося с большой скоростью. Для увеличения скорости газа в сопловом блоке он подогревается тлеющим разрядом между электродами 5. Сходящийся поток газа фокусируется на отверстии о для вывода пучка из форвакуумной камеры.

Из форвакуумной камеры пучок электронов попадает в промежуточную камеру 7. Скоро5 стной напор газа за ударной волной, образующейся в результате торможения газа в отверстии, больше статического давления газа в промежуточной камере. Давление в промежуточной камере меньше давления в рабочей

10 камере 8.

Благодаря непрерывной откачке возникаег слабое течение газа из рабочей камеры в промежуточную, что предотвращает попадание газа запирающего потока в рабочую камеру.

Предмет изобретения

Устройство для вывода мощных корпускулярных пучков из вакуума в газ высокого давления, представляющее собой форвакуумную

20 камеру с отверстием для вывода пучка, отличающееся тем, что, с целью увеличения выходного отверстия, в форвакуумной камере г мещен сопловый блок, направленный на выходное отверстие со стороны вакуума и слу25 жащий для подачи струи разреженного газа. движущегося с большой скоростью и обеспечивающего перепад давления в выходном отверстии.!

8604!
