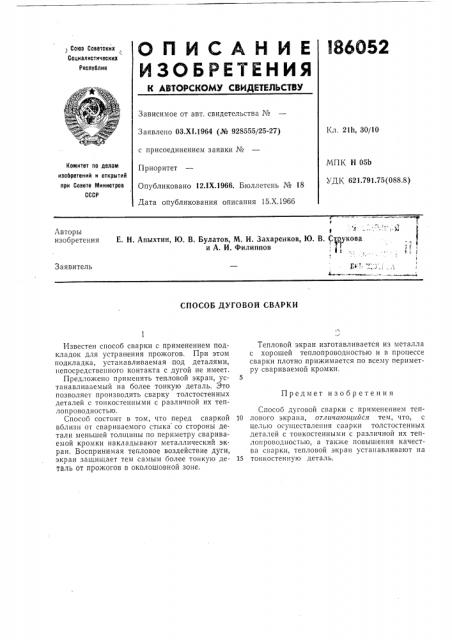

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских, Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21h, 30/10

Заявлено 03.XI.1964 (№ 928555/25-27) с присоединением заявки №

Приоритет

Опубликовано 12.IX.1966. Бюллетень № 18

Дата опубликования описания 15.Х.1966

МГ1К I1 05Ь

УДК 621.791.75(088.8) Комитет по делам изобретений и открытий при Совете Мииистров

СССР е

:.4

E. Н. Апыхтин, Ю. В. Булатов, М. И. Захаренков, Ю. В. Струкова и A. И. Филиппов г ",(Авторы изобретения

Заявитель

СПОСОБ ДУГОВОЙ СВАРКИ

Предмет изобретения

Известен способ сварки с применением подкладок для устранения прожогов, При этом подкладка, устанавливаемая под деталями, непосредственного контакта с дугой не имеет.

Предложено применять тепловой экран, устанавливаемый на более тонкую деталь. Это позволяет производить сварку толстостенных деталей с тонкостенными с различной их тепл о п р о води остью.

Способ состоит в том, что перед сваркой вблизи от свариваемого стыка со стороны детали меньшей толщины по периметру свариваемой кромки накладывают металлический экран. Воспринимая тепловое воздействие дуги, экран защищает тем самым более тонкую деталь от прожогов в околошовной зоне.

Тепловой экран изготавливается из металла с хорошей теплопроводностью и в процессе сварки плотно прижимается по всему периметру свариваемой кромки.

Способ дуговой сварки с применением теп10 лового экрана, отличающийся тем, что, с целью осуществления сварки толстостенных деталей с тонкостенными с различной их теплопроводностью, а также повышения качества сварки, тепловой экран устанавливают на

15 тонкостенную деталь,
