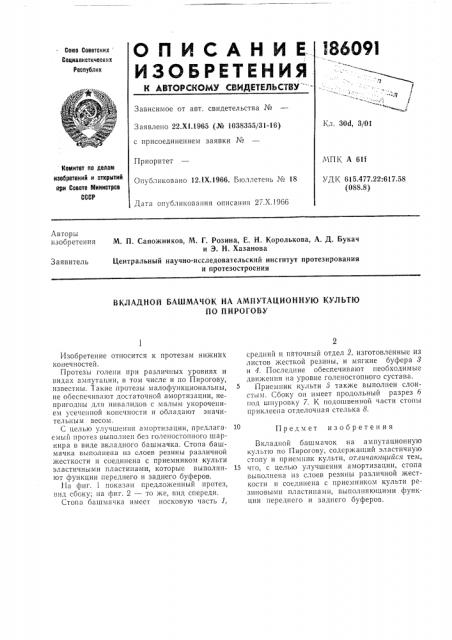

ОПИСАНИЕ. IS

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиа

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.Х1.1965 (№ 1038355/31-16) с присоединением заявки №

Кл. 30d, 3101

МПК А 61f

УДК 615.477.22:617.58 (088.8) Приоритет

Опубликовано 12.!Х,1966. Бюллетень № 18 Комитет по делам изобретений и открытий при Сосете Мииистрсе

СССР

Дата опубликования описания 27.Х.1966

Авторы изобретения

М. П. Сапожников, М. Г. Розина, Е. Н. Королькова, А. Д. Букач и Э. Н. Хазанова

Центральный научно-исследовательский инсгитут протезирования и протезостроения

Заявитель

ВКЛАДНОЙ БАШМАЧОК HA АМПУТАЦИОННУЮ КУЛЬТЮ

ПО ПИРОГОВУ

Предмет изобретен и я

Изобретение относится к протезам нижних конечностей.

Протезы голени при различных уровнях и видах ампутации, в том числе и по Пирогову, известны. 1акие протезы малофункциональны, не обеспечивают достаточной амортизации, непригодны для инвалидов с малым укорочением усеченной конечности и обладают значительным весом.

С целью улучшения амортизации, предлагаемый протез выполнен без голеностопного шарнира в виде вкладного башмачка. Стопа башмачка выполнена из слоев резины различной жесткости и соединена с приемником культи эластичными пластинами, которые выполняют функции переднего и заднего буферов.

На фиг. 1 показан предложенный протез, внд сбоку; на фиг. 2 — то же, впд спереди.

Стопа башмачка имеет носковую часть 1, средний и пяточный отдел 2, изготовленные из листов жесткой резины, и мягкие буфера 8 и 4. Последние обеспечивают необходимые движения на уровне голеностопного сустава.

Приемник культи 5 также выполнен слоистым. Сбоку он имеет продольный разрез 6 под шнуровку 7. К подошвенной части стопы приклеена отделочная стелька 8.

Вкладной башмачок на ампутационную культю по Пирогову, содержащий эластичную стопу и приемник культи, отличающийся тем, 15 что, с целью улучшения амортизации, стопа выполнена из слоев резины различной жесткости и соединена с приемником культи резиновыми пластинами, выполняющими функции переднего и заднего буферов.

tS6091

Фиг. 2
