Реферат



I86I67

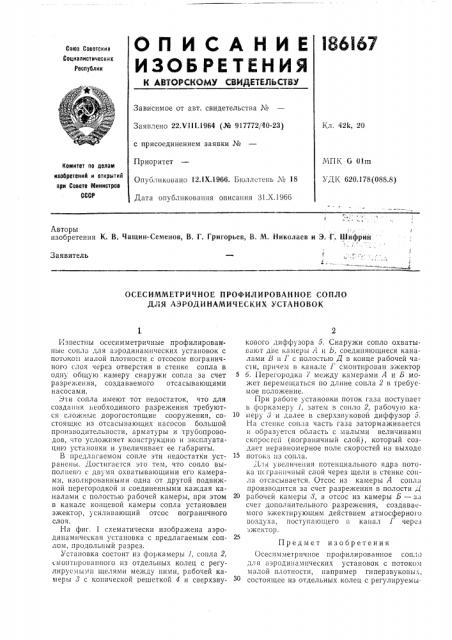

ОП И САНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕ,ПЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 42k, 20

Заявлено 22.Ы11.1964 (¹ 917772/40-23} с присоединением заявки №

Приоритет

Опубликовано 12.1Х.1966. Бюллетень ¹ 18

Дата опубликования описания 31.Х.1966

NHI(G 01m

УДК 620.178(088.8) Комитет по делам изобретений и открытий при Совете ввииистрав

СССР!

Ъ

Авторы изобретения К. В. Чащин-Семенов, В. Г. Григорьев, В. М. Николаев и Э. Г. Шифрин !

Заявитель ° ° .) м

ОСЕСИММЕТРИЧНОЕ ПРОФИЛИРОВАННОЕ COHJIO

ДЛЯ АЭРОДiHHAMH×ÅÑKHÕ УСТАНОВОК

11звестны осесимметричные профилированные сопла для аэродинамических установок с потоком малой плотности с отсосом пограничного слоя через отверстия в стенке сопла в одну общую камеру снаружи сопла за счет разрежения, создаваемого отсасывающими насосами.

Эти сопла имеют тот недостаток, что для создания необходимого разрежения требуются сложные дорогостоящие сооружения, состоящие из отсасывающих насосов большой производительности, арматуры и трубопроводов, что усложняет конструкцию и эксплуатацию установки и увеличивает ее габариты.

В предлагаемом сопле эти недостатки устранены. Достигается это тем, что сопло выполнено с двумя охватывающими его камерами, изолированными одна от другой подвижной перегородкой и соединенными каждая каналами с полостью рабочей камеры, при этом в канале концевой камеры сопла установлен эжектор, у силивающий отсос пограничного слоя.

На фиг. 1 схематически изображена аэродинамическая установка с предлагаемым соплом, продольныи разрез.

Установка состоит из форкамеры 1, сопла 2, смонтированного из отдельных колец с регулируемы.;!и щелями между ними, рабочей камеры 8 с конической решеткой 4 и сверхзвукового диффузора 5. Снаружи сопло охватывают две камеры А и Б, соединяющиеся каналами В и 1 с полостью Д в конце рабочей части, причем в канале 1 смонтирован эжектор

5 5. Перегородка 7 между камерами А и Б может перемещаться по длине сопла 2 в требуемое положение.

При работе установки поток газа поступает в форкамеру i, затем в соило 2, рабочую ка10 меру д и далее в сверхзвуковой диффузор 5.

На стенке сопла часть газа затормаживается и образуется область с малыми величинами скоростей (пограничный слой), который создает неравномерное поле скоростей на выходе

15 потока из сопла.

Дл» увеличения потенциального ядра потока псграничный слой через щели в стенке coIIла отсасывается. Отсос из камеры А сопла производится за счет разрежения в полости 4

20 рабочей камеры 8, а отсос из камеры Б — за счет дополнительного разрежения, создаваемого эжектирующим действием атмосферного воздуха, поступающего в канал I через эжектор, 25

Предмет изобретения

Осесимметричное профилированное сопло для аэродинамических установок с потоком малой плотности, например гиперзвуковых, состоящее из отдельных колец с регулируемы186167

Составитель И. Колосов

Редактор Э. Н. Шибаева Техред T. П. Курилко

Корректоры: В. В. Крылова и T. В, Полякова

Заказ 3275/3 Тира>к 1450 Формат бум. 60X90 /8 Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ми щелями между ними для отсоса пограничного слоя, отличаюш,ееся тем, что, с целью упрощения конструкции, упрощения и удешевлен гя эксплуатации установки и уменьшения ее габаритов, сопло выполнено с двумя охватывающими его камерами, изолированными одна от другой подвижной перегородкой и соединенными каждая каналами с полостью рабочей камеры. при этом в канале концевой камеры сопла установлен эжектор, усиливаю5 щий отсос пограничного слоя.
