Патент ссср 186248
Иллюстрации
Реферат
Сава Соеетских
Социалистических
Республик

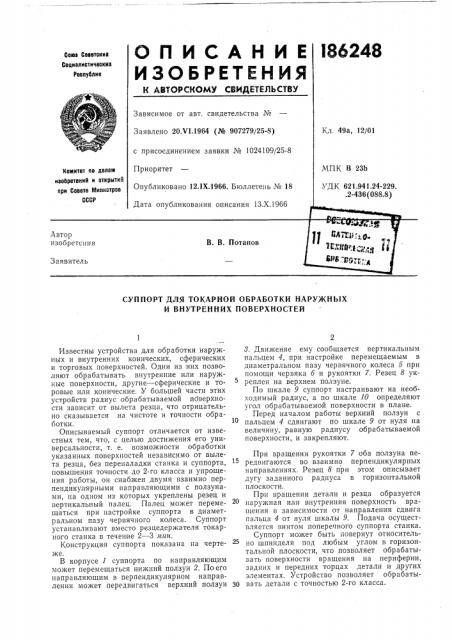

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Кл. 49а, 12/01
Заявлено 20.Ч1.1964 (№ 907279/25-8) с присоединением заявки 1ч" 1024109/25-8
Приоритет
Опубликовано 12.1Х.1966. Бюллетень № 18
Дата опубликования описания 13.Х.1966
МПК 8 23Ь
Комитет пе делам изобретений и открытий при Совете Миниотроо
СССР ДК 621 941 24 229 .2-436(088.8) «М ц аАть!, у. <Ï ÊÅ ää Е Е
М,.Е1 р, -„
Автор изобретсния
В. В. Потапов
Заявитель
СУППОРТ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ НАРУЖНЫХ
И ВНУТРЕННИХ ПОВЕРХНОСТЕЙ
Известны устройства для обработки наружных и внутренних конических, сферических и торговых поверхностей. Одни из них позволяют обрабатывать внутренние или наружные поверхности, другие †сферическ и торовые или конические. У большей части этих устройств радиус обрабатываемой поверхности зависит от вылета резца, что отрицательно сказывается на чистоте и точности обработки, Описываемый суппорт отличается от известных тем, что, с целью достижения его универсальности, т. е. возможности обработки указанных поверхностей независимо от вылета резца, без переналадки станка и суппорта, повышения точности до 2-го класса и упрощения работы, он снабжен двумя взаимно перпендикулярными направляющими с ползунами, на одном из которых укреплены резец и вертикальный палец. Палец может перемещаться при настройке суппорта в диаметральном пазу червячного колеса. Суппорт устанавливают вместо резцедержателя токарного станка в течение 2 — 3 мин.
Конструкция суппорта показана на чертеже.
В корпусе 1 суппорт" по направляющим может перемещаться нижний ползун 2. По его направляющим в перпендикулярном направлении может передвигаться верхний ползун
8. Движение ему сообщается вертикальным пальцем 4, при настройке перемещаемым в диаметральном пазу червячного колеса б при помощи червяка 6 и рукоятки 7. Резец 8 укреплен на верхнем ползуне.
По шкале 9 суппорт настраивают на необходимый радиус, а по шкале 10 определяют угол обрабатываемой поверхности в плане.
Перед началом работы верхний ползун с пальцем 4 сдвигают по шкале 9 от нуля на величину, равную радиусу обрабатываемой поверхности, и закрепляют.
При вращении рукоятки 7 оба ползуна передвигаются во взаимно перпендикулярных направлениях. Резец 8 при этом описывает дугу заданного радиуса в горизонтальной плоскости.
При вращении детали и резца образуется наружная или внутренняя поверхность вращения в зависимости от направления сдвига пальца 4 от нуля шкалы 9. Подача осуществляется винтом поперечного суппорта станка.
Суппорт может быть повернут относительно шпинделя под любым углом в горизонтальной плоскости, что позволяет обрабатывать поверхности вращения на периферии, задних и передних торцах детали и других элементах. Устройство позволяет обрабаты30 вать детали с точностью 2-ro класса.
186248
Предмет изобретения
Опечатка напечатано следует читать колонка строка
1 3 и торговых поверхностей. и торовых псвсрхностей.
Составитель Э. Г. Арутюнянц
Редактор Л. В. Калашникова Техред T. П. Курилко Корректор В. В. Крылова
Заказ 3032/14 Тираж 1900 Формат бум. 60)(90 /з Объем 0,13 изд. л. Подписное
ЦНИИЛИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Суппорт для токарной обработки наружных и внутренних поверхностей (конических, сферических и торовых), на универсальном токарном станке, содержащий червячную пару, прямую и дуговую шкалы настройки, и устанавливаемый на месте резцедержателя, отличающийся тем, что, с целью обработки указанных поверхностей без переналадки и независимо от вылета резца с точностью 2-го класса, суппорт снабжен двумя взаимно перпендикулярными направляющими с ползунами, на одном из которых укреплены резец и вертикальный палец, имеющий настроечное перемещение по диаметральному пазу червячного колеса для установки необходимого радиуса обработки.
