Способ получения волокнистого триацетатацеллюлозы

Способ получения волокнистого триацетатацеллюлозы

Иллюстрации

Показать все

Реферат

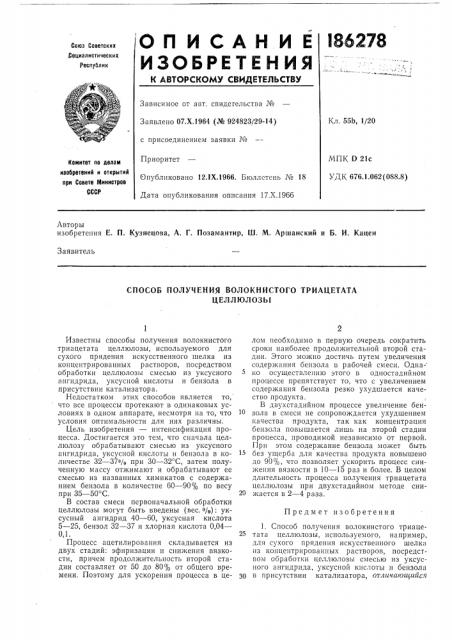

l86 278 ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских.Социалистических

Республик

Зависимое от авт. свидегельства №

Кл. 55b, 1/20

Заявлено 07.Х.1964 (№ 924823/29-14) с присоединением заявки ¹

МПК D 21с

УДК 676.1.062(088.8) Приоритет

Опубликовано 121Х,1966. Бюллетень № 18

Дата опубликования описания 17.Х.1966

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения E. П. Кузнецова, А. Г. Позамантир, Ш. М. Аршанский и Б. И. Кацен

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ВОЛОКНИСТОГО ТРИАЦЕТАТА

ЦЕЛЛЮЛОЗЫ

Предмет изобретения

Известны способы получения волокнистого .триацетата целлюлозы, используемого для сухого прядения искусственного шелка из концентрированных растворов, посредством обработки целлюлозы смесью из уксусного ангидрида, уксусной кислоты и бензола в присутствии катализатора.

Недостатком этих способов является то, что все процессы протекают в одинаковых условиях в одном аппарате, несмотря на то, что условия оптимальности для них различны.

Цель изобретения — интенсификация процесса. Достигается это тем, что сначала целлюлозу обрабатывают смесью из уксусного ангидрида, уксусной кислоты и бензола в количестве 32 — 37% при 30 — 32 С, затем полученную массу отжимают и обрабатывают ее смесью из названных химикатов с содержанием бензола в количестве 60 — 90% по весу при 35 — 50 С.

В состав смеси первоначальной обработки целлюлозы могут быть введены (вес.%): уксусный ангидрид 40 — 60, уксусная кислота

5 — 25, бензол 32 — 37 и хлорная кислота 0,04—

0,1.

Процесс ацетилирования складывается из двух стадий: эфиризации и снижения вязкости, причем продолжительность второй стадии составляет от 50 до 80% от общего времени. Поэтому для ускорения процесса в целом необходимо в первую очередь сократить сроки наиболее продолжительной второй стадии. Этого можно достичь путем увеличения содержания бензола в рабочей смеси. Однако осуществлению этого в одностадийном процессе препятствует то, что с увеличением содержания бензола резко ухудшается качество продукта.

В двухстадийном процессе увеличение бензола в смеси не сопровождается ухудшением качества продукта, так как концентрация бензола повышается лишь на второй стадии процесса, проводимой независимо от первой.

При этом содержание бензола может быть

15 без ущерба для качества продукта повышено до 90%, что позволяет ускорить процесс снижения вязкости в 10 — 15 раз и более. В целом длительность процесса получения триацетата целлюлозы при двухстадийном методе сни20 >кается в 2 — 4 раза.

1. Способ получения волокнистого триаце2 тата целлюлозы, используемого, например, для сухого прядения искусственного шелка из концентрированных растворов, посредством обработки целлюлозы смесью из уксусного ангидрида, уксусной кислоты и бензола

З0 в присутствии катализатора, отличающийся

186278

Составитель Е. М. Скляренко

Редактор В. С. Сорокин Техред Т. П. Курилко Корректоры: О. Б. Тюрина и E. Ф. Полнонова

Заказ 3064/!2 Тираж 600 Формат бум. 60>(90 /в Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 тем, что, с целью интенсификации процесса, сначала целлюлозу обрабатывают смесью из уксусного ангидрида, уксусной кислоты и бензола с содержанием последнего в количестве

32 — 37>/в при температуре 30 — 32 С, затем полученную массу отжимают и обрабатывают ее смесью из названных химикатов с содержа ием бепзола в количестве 60 — 90о/о по весу при температуре 35 — 50 С.

2. Способ по п. 1, отлича ощийся тем, что, в состав смеси первоначальной обработки целлюлозы введены уксусный ангидрид в количестве (вес. >/q): 40 — 60, уксусная кислота 5—

25, бензол 32 — 37 и хлорная кислота 0,04 — 0,1.
